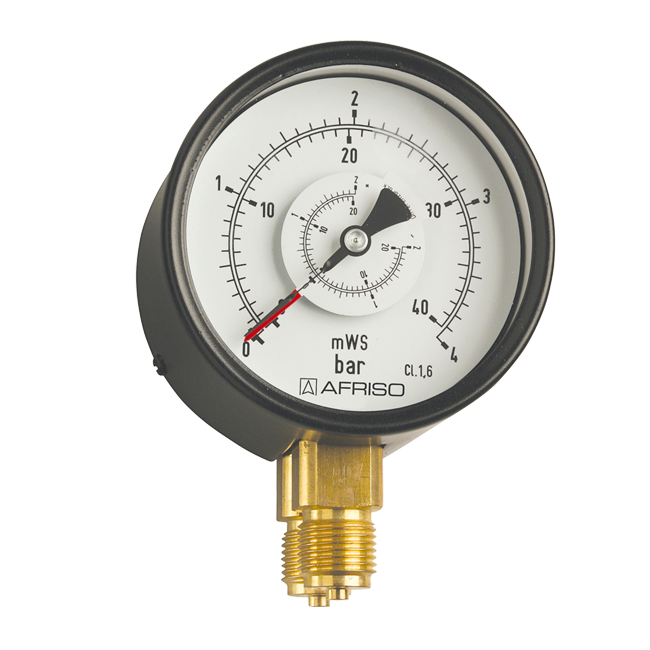

弹簧管型差压压力表

RF 100/160 Dif,D1/D2

  • 可显示正压,负压和压差
  • 非常好的性价比
  • 两套独立的弹簧管测量系统
  • 外壳和过程连接部件可为不锈钢(可选)


应用

适用于检测低粘度、非结晶,对铜合金无腐蚀性的气体和液体介质的压差。尤其供热系统(供水管和回水管)。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

型号

D2

公称直径

100

功能

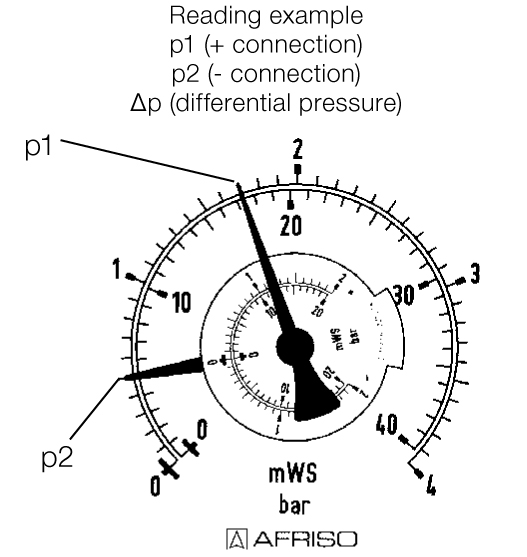

压力由两套独立的弹簧管系统测量(正压 = 高压,负压 = 低压)。压力值通过一个刻度盘和指针显示。差压刻度为正压量程的50%和负压量程的50%。黑色指针(与正压相连)以及与差压刻度盘一体的红色指针(与负压相连)可以很方便地读出两套系统的压力和差压。

精度等级( EN 837-1/6 )

1.6级

量程( EN 837-1/5 )

0/0.6 到0/60 bar

负载能力

系统内最大压力不能超过满量程,为更好的检测,压差不能小于满量程的20%。

工作温度


介质温度: Tmax= +60 ℃

环境温度: Tmin= -20 ℃;  Tmax= +60 ℃

温度影响


如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

防护等级

IP 32 (EN 60529)

过程连接


铜合金,径向; 接头平行

2 x G1/2B– 扳手尺寸SW22 (EN837-3/7.3)

测量元件

弹簧管,”C”型管,铜合金

机芯

铜合金

表盘

铝,白色

刻度和数字为黑色

指针

铝,黑色

表壳

钢,黑色

嵌入式罩圈

钢,黑色

视窗

仪表玻璃
