应用 |
适用于低粘度、无腐蚀性干介质的压差检测。尤其适于监测空调,通风系统的过滤器的压力损失。 在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。 |
型号 |
D9/D4 |
公称直径 |
63 – 100 – 160 |
功能 |

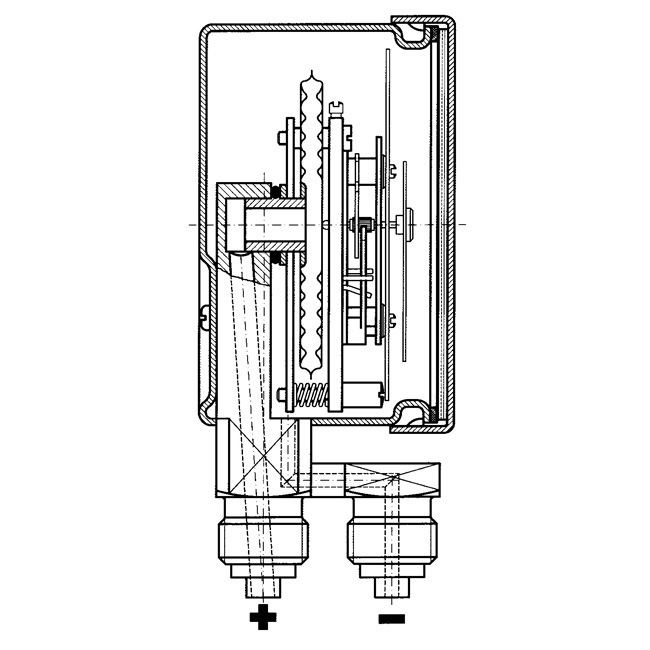

“ +” 压( 高压)接入膜盒内, “-”压(低压)接入密封的壳体内。两者的压差导致膜盒变形, 产生了压力检测所需要的位移。 这个位移被传动机构传输,驱动指针指示压差。 |
精度等级( EN 837-3/6 ) |
1.6级(≤10 mbar – 2.5级) |
量程( EN 837-3/5 ) |
NG 63 0/16 到0/400 mbar NG 100 0/6 到 0/400 mbar NG 160 0/4 到 0/400 mbar |
负载能力 |
静态负载:满量程 动态负载:0.9 x 满量程 |
过压保护 |
满量程 |
最大静态压力 |
400 mbar |
工作温度 |
环境温度: Tmin= -20 ℃; Tmax= +60 ℃ |
温度影响 |
如果测量元件的温度偏离+20℃,会产生一定偏差: 温度上升:约±0.6%/10K 温度下降:约±0.6%/10K 满量程的百分比值 |
防护等级 |
IP 66 (EN 60529) |

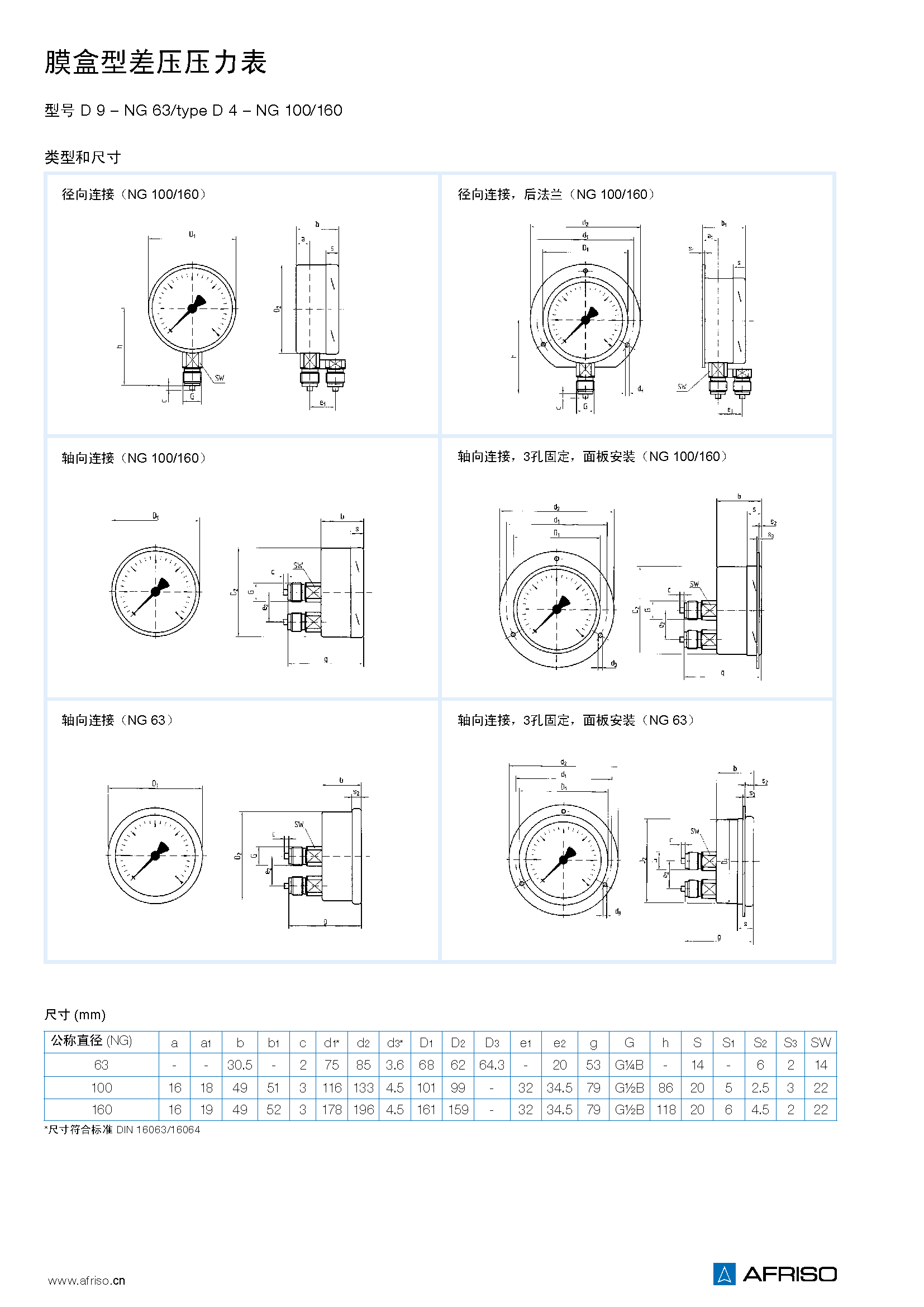

过程连接 |
NG 63: 2 x G1/4B– 扳手尺寸SW14 轴向(铜合金) NG 100/160: 2 x G1/2B– 扳手尺寸SW22 径向(不锈钢) 2 x G1/2B– 扳手尺寸SW22 轴向(铜合金) (EN837-3/7.3) |
测量元件 |
膜盒,CuBe合金 |
机芯 |
铜合金 |
密封 |
NBR |
表盘 |
铝,白色 刻度和数字为黑色 |
指针 |
铝,黑色 |
表壳 |
不锈钢 304 |
卡扣式罩圈 |
不锈钢 304 |
视窗 |
塑料 (PMMA ) |
安装 |
通过后法兰或3孔面板罩圈固定在墙上(可选项)。 也可直接安装在刚性管线上。 |
