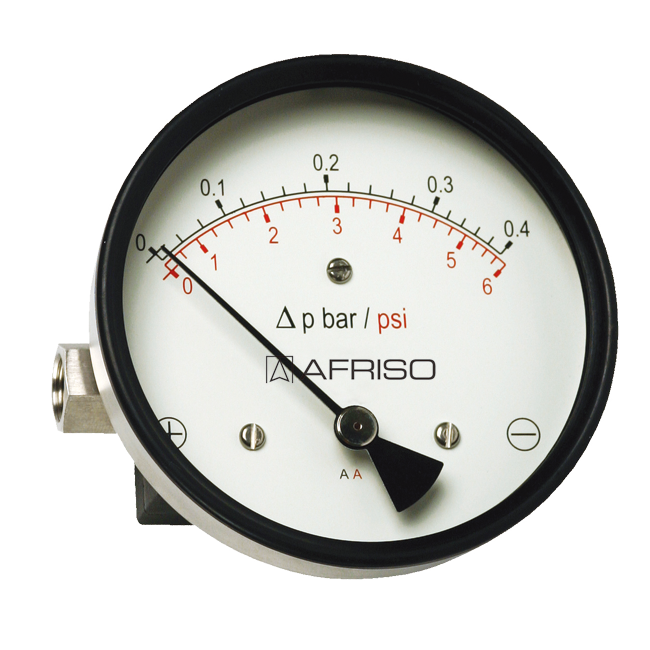

磁体活塞型差压压力表(高过载保护)

MAG 80/100 Dif D312

  • 紧凑而坚固的不锈钢测量系统
  • 最大静态负载PN100,250,400
  • 压力腔和显示盘机械隔离,防漏
  • 多种连接方式
  • 可轻松扩展电接点, 测量系统无需任何变动


应用
用于静态负载较高的压差检测。适于液态或气态,无粘性,低粘度的介质。尤其适于监测过滤器,泵,管线和冷却系统。
描述

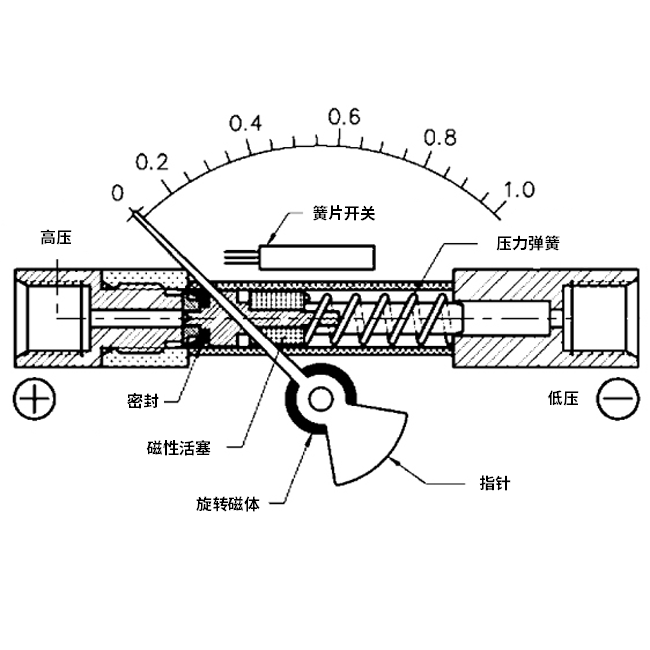

压力作用在被电磁活塞隔开的两个压力腔内。如果两压力腔的压力有差异,电磁活塞就会顶着弹簧产生位移,电磁线圈将这个位移通过装在指针座上的电磁线圈传递给指针。压差直接由指针指示。压力腔和显示盘完全的机械隔离,排除了泄漏的可能。

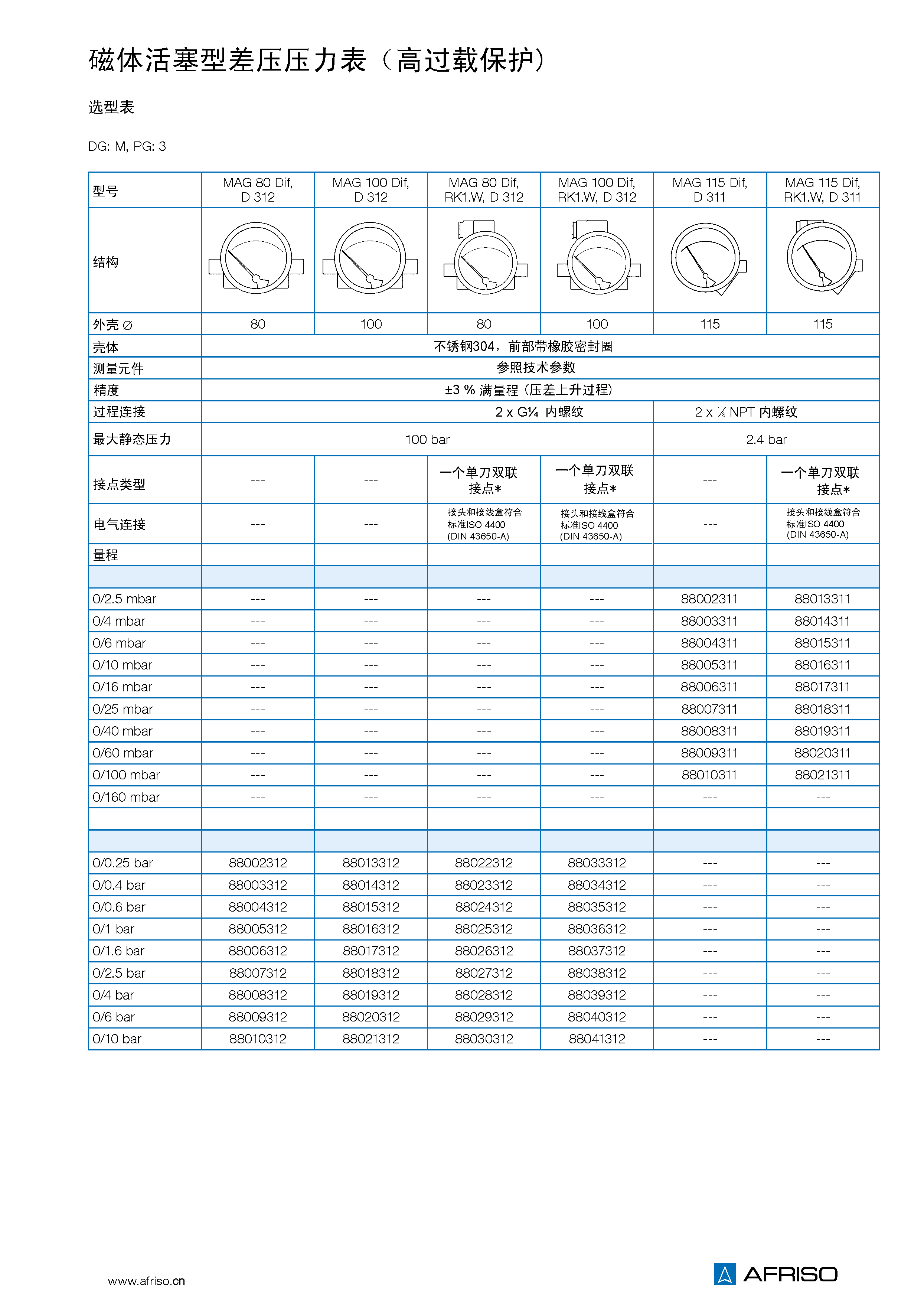

型号

MAG 80/100 Dif D312

公称直径

80 - 100

精度等级

±3% 相对于满量程

(压差上升过程)

量程( EN 837-3/5 )

0/0.25 到0/10 bar

最大静态压力

100 bar

过载压力

两侧可达最大静态压力

工作温度


介质温度: Tmax= +80 ℃

环境温度: Tmin= 0 ℃; Tmax= +80 ℃

防护等级

IP 65 (EN 60529)

过程连接

钢316,在左侧和右侧,两边各一个

2 x G1/4内螺纹– 扳手尺寸SW17 (EN837-3/7.3)

连接外壳

塑料,玻纤增强,黑色

测量系统

压缩弹簧,不锈钢301

电磁活塞

不锈钢316 / 锶铁氧体

密封

NBR

表牌

铝,白色

表牌印刷为黑色/红色(bar/psi)

刻度范围90º

指针

铝,黑色

表壳

不锈钢304,前部带橡胶密封圈

视窗

仪表玻璃

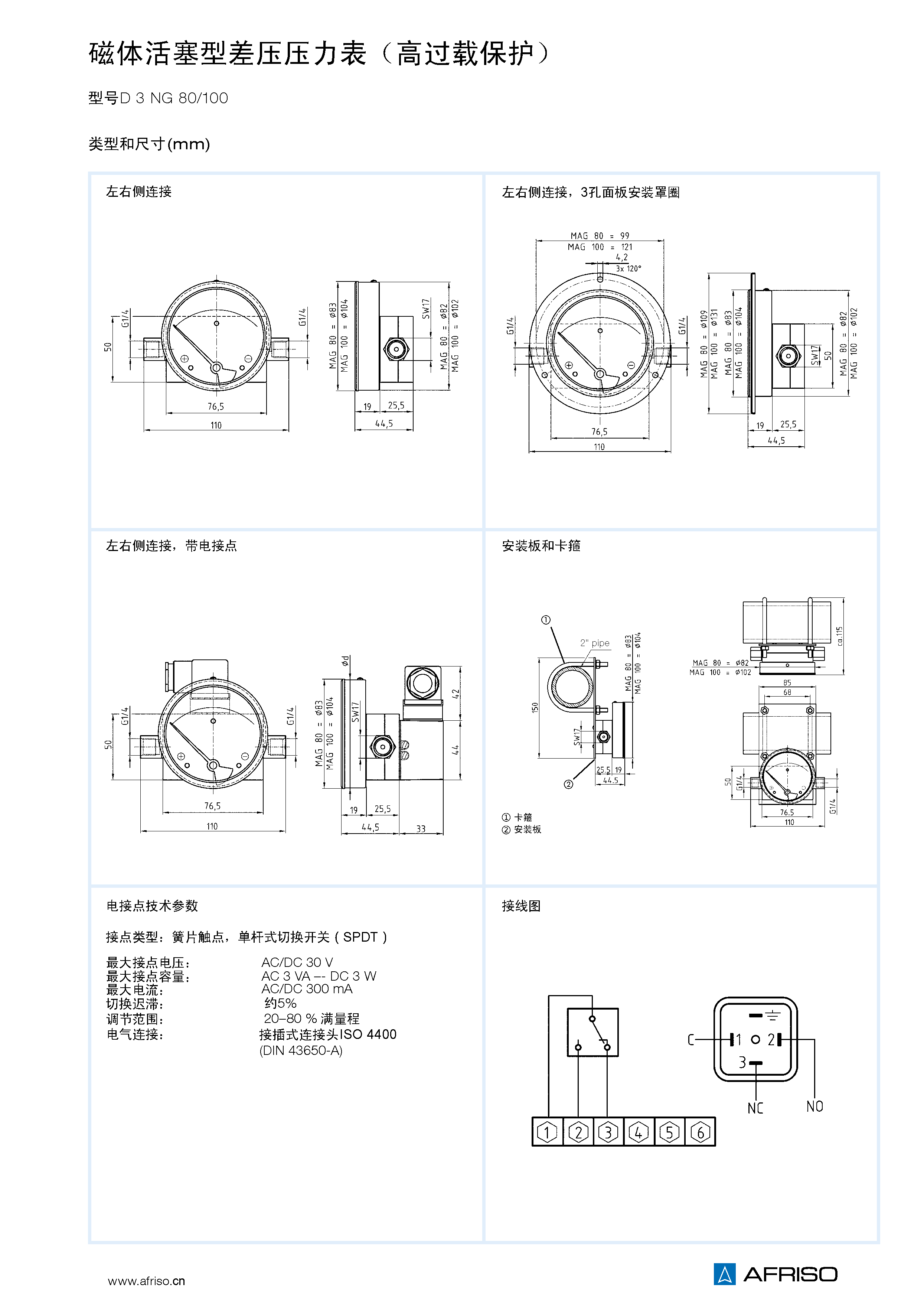

安装

通过安装板安装在墙上(可选)

通过安装板和2”卡箍安装在管道上
