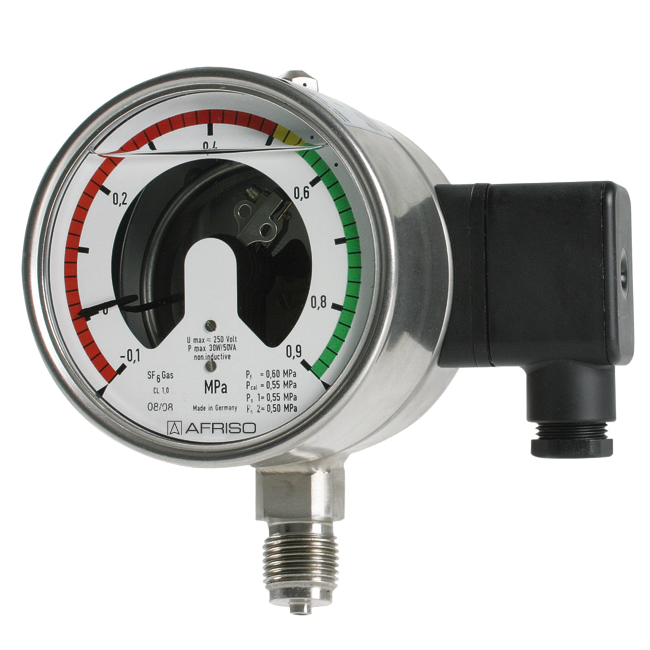

SF6气体密度继电器用于监测以六氟化硫（SF 6）为绝缘介质的高压开关柜（GIS），转换器，气体绝缘输电线（GIL）和变压器内的六氟化硫（SF 6）气体的密度。

SF6气体密度继电器具有出色的可靠性。 它的过程连接部分完全焊接在测量系统,这意味着不需要任何一颗存在潜在泄漏风险的固定螺丝。可根据客户要求制作。

型号

D7

公称直径

100

精度等级

±1.5% x 满量程  在20 ℃

±2.5% x 满量程  在-20/+60 ℃(补偿范围)

量程

-1/+5 bar

-1/+9 bar

其它按要求

负载范围

满量程

接点类型

磁助式 ( MK )

电感式 ( IK )

工作温度

环境温度： T_min= -40 ℃； T_max= +65 ℃

介质温度： T_max = +100 ℃

补偿温度：  -20/+60 ℃

防护等级

IP 65 (EN 60529)

壳体带排气孔: IP 54

过程连接

不锈钢316L，

径向或轴向偏心

G1/2B– 扳手尺寸SW22 ( EN 837-1/7.3 )

电气连接

带接线盒

测量元件

弹簧管, 不锈钢316 Ti/316L

机芯

不锈钢

表牌

铝，白色

指针

铝, 黑色

表壳

不锈钢304, 带卸压口

视窗

安全玻璃

充液

硅油
