应用 |
适用于测量低粘度、非结晶的气态或液态介质。尤其适用于煤气相关的设备,附件及安装领域。 在使用测量煤气或蒸汽时，此表的使用必须符合EN837-2标准所规定安全使用规范（见附录）。 |
|

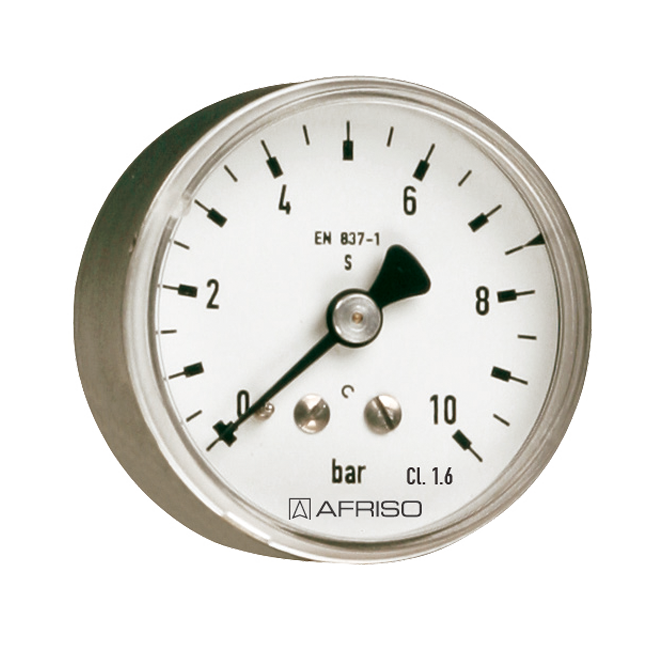

型号 |
D3 |
|
公称直径 |
50-63 |
| 标准 |
EN 837-1-S2 |
|
精度等级( EN 837-1/6 ) |
1.6 |
|
量程( EN 837-1/5 ) |
-1/0 bar 到 -1/+15 bar 0/1 bar 到 0/400 bar |
|
负载范围 |
静态负载：3/4 x 满量程 动态负载：2/3 x满量程 瞬间负载：满量程 |
|
工作温度 |
介质温度： Tmax= +60 ℃ 环境温度： Tmin= -20 ℃； Tmax= +60 ℃ |
|
温度影响 |
如果测量元件的温度偏离+20℃，会产生一定偏差： 温度上升：约±0.4%/10K 温度下降：约±0.4%/10K 满量程的百分比值 |
|
防护等级 |
IP 32 (EN 60529) |
|
过程连接 |
铜合金，径向或中心轴向 G1/4B– 扳手尺寸SW14 ( EN 837-1/7.3 ) |
|
测量元件 |
弹簧管, 铜合金 ≤ 40 bar “C”型管 > 40 bar 螺旋管 |
|
机芯 |
铜合金 |
|
表牌 |
铝，白色 表牌印刷为黑色 |
|
指针 |
铝, 黑色 |
|
表壳 |
不锈钢304, 卸压后盖 |
|
视窗 |
塑料，按压式 |
