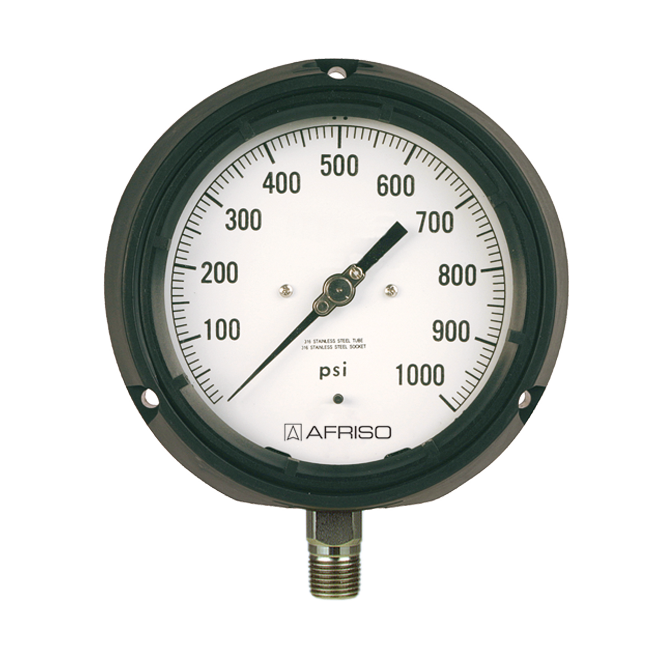

适用于测量低粘度、非结晶的腐蚀性气体或液体介质的压力。尤其适合石油石化工业。

型号

D1

公称直径

4½”

精度等级( EN 837-1/6 )

2A级ASME B 40.100 (相当于0.5级)

量程( EN 837-1/5 )

-1/0 到 -1/+15 bar

0/0.6 到 0/600 bar

负载范围

静态负载：满量程

动态负载： 0.9 x 满量程

瞬间负载： 1.3 x满量程

工作温度

介质温度： T_max= +100 ℃

环境温度： T_min= -40 ℃；  T_max= +65 ℃

充甘油型：-20/+65 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 45 (EN 60529)

过程连接

不锈钢316L，径向或轴向偏心

1/2-14NPT– 扳手尺寸SW22

测量元件

弹簧管, 不锈钢316Ti/316L

≤ 60 bar “C”型管

>60 bar 螺旋管

以氦气测漏

机芯

不锈钢

表牌

铝，白色

表牌印刷为黑色

指针

微调指针, 铜合金, 黑色

微调齿轮机构：铜合金, 镀镍

表壳

PP-GF20, 黑色, 带防护挡板和卸压后盖

配黑色法兰

螺旋式罩圈

PP-GF20, 黑色, 内螺纹

视窗

塑料( PMMA)
