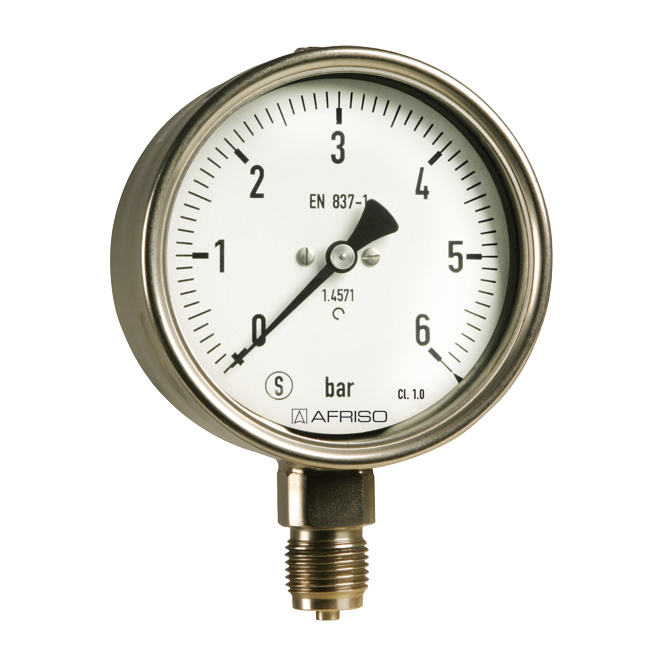

安全型压力表

RF100/160Si D4


  • 安全压力表符合标准EN 837-1/9.7.2 S3
  • 测量系统焊接在表壳上
  • 以氦气测漏进行气密性测试
  • DNV 和GOSSTANDART认证
  • ATEX配置 ( 选配 )


应用

适用于测量低粘度、非结晶的腐蚀性气体或液体介质的压力。用于腐蚀性环境。

该仪表的设计符合EN837-1/9.7.2标准。

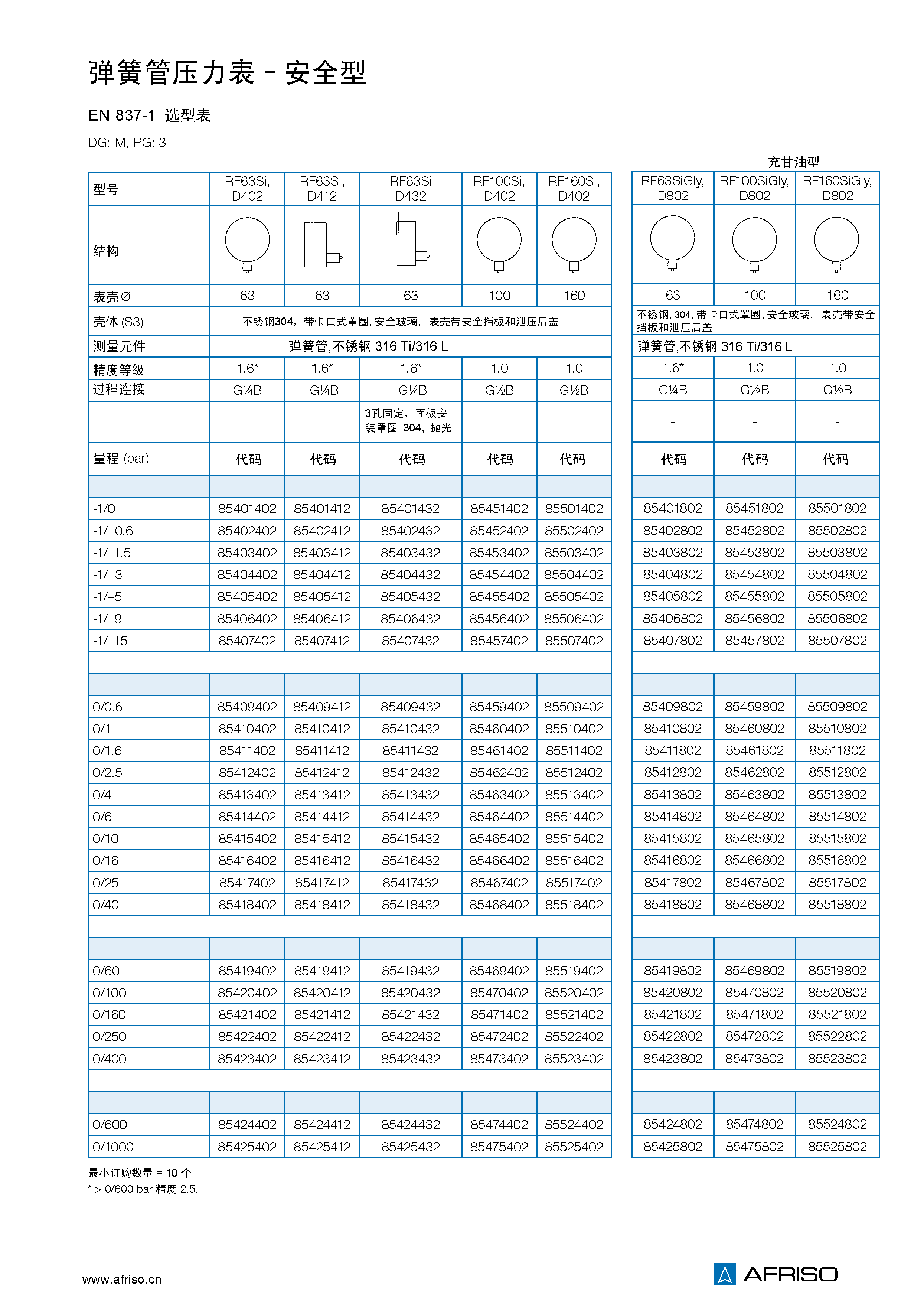

型号

D4

公称直径

100 - 160

精度等级( EN 837-1/6 )

1.0级

量程( EN 837-1/5 )

-1/0 到 -1/+15 bar

0/0.6 到 0/1000 bar

负载范围

静态负载:

≤ 600 bar = 满量程

>600 bar = 3/4 x满量程

动态负载:

≤ 600 bar = 0.9 x 满量程

>600 bar = 2/3 x满量程

瞬间负载:

≤ 600 bar = 1.3 x 满量程

>600 bar = 满量程

工作温度

介质温度: Tmax= +100 ℃

环境温度: Tmin= -20 ℃ Tmax= +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

过程连接

不锈钢316L,径向

G1/2B– 扳手尺寸SW22 ( EN 837-1/7.3 )

测量元件

弹簧管, 不锈钢316L

≤ 60 bar “C”型管

>60 bar 螺旋管,铜合金

以氦气测漏

机芯

不锈钢

表牌

铝,白色

表牌印刷为黑色

指针

铝, 黑色

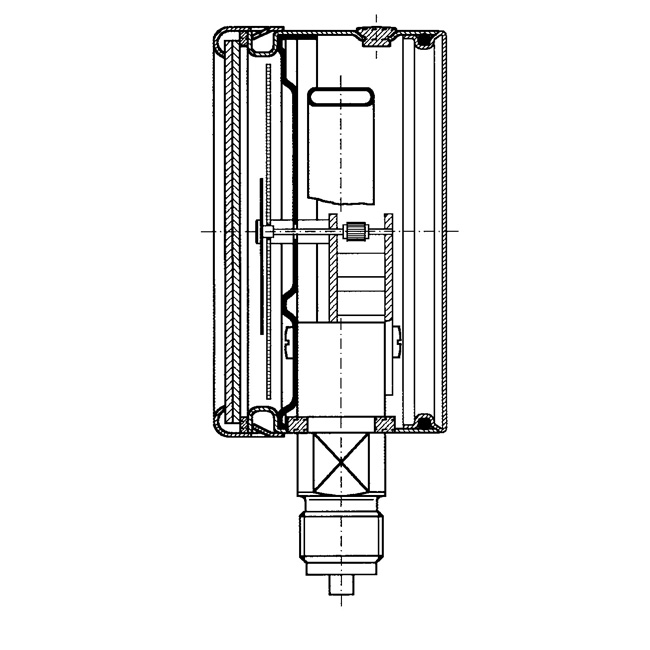

表壳

不锈钢304, 带防护挡板和卸压后盖( S3 )。

卡口式罩圈

不锈钢304

视窗

安全玻璃
