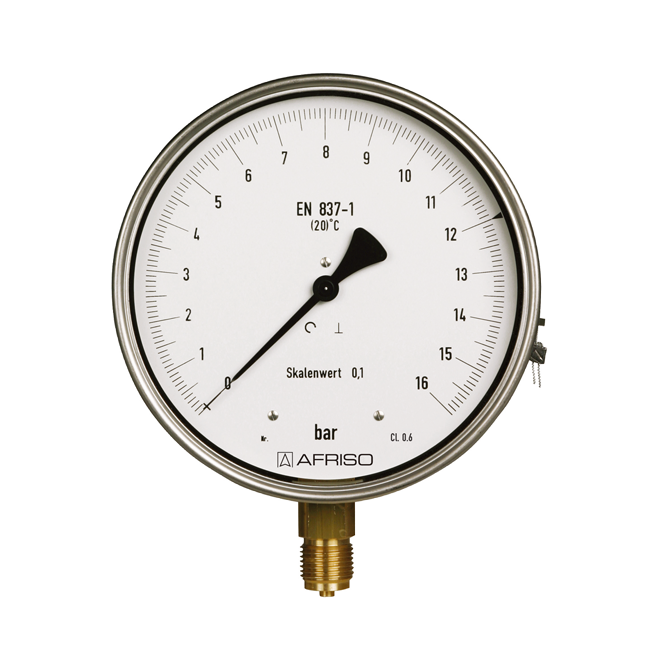

适用于测量低粘度、非结晶的且无腐蚀性的气体或液体介质的压力；用于高精度测量。

在测量气体或蒸气时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

型号

D4

公称直径

160 – 250

精度等级 (EN 837–1/6)

0.6级

量程 (EN 837–1/5)

-1/0到-1/+15 bar

0/0.6到0/400 bar

校正介质

≤ 40 bar：空气

>40 bar：水

负载能力

静态负载：满量程

动态负载：0.9 x满量程

工作温度

介质温度：T_max = +60 ℃

环境温度：T_min = -20 ℃；T_max= +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 65 (EN 60529)

过程连接

铜合金，径向或轴向偏心(仅NG160 )

G1/2B– 扳手尺寸SW22( EN 837-1/7.3 )

测量元件

弹簧管

≤ 100 bar “C”型管，铜合金

>100bar 螺旋管，不锈钢316Ti/316L

机芯

铜合金/镍银

宝石轴承

表盘

铝，白色

表牌印刷为黑色

指针

刀形指针，铝，黑色

表壳

不锈钢304

卡口式罩圈

不锈钢304

视窗

塑料（PMMA ）
