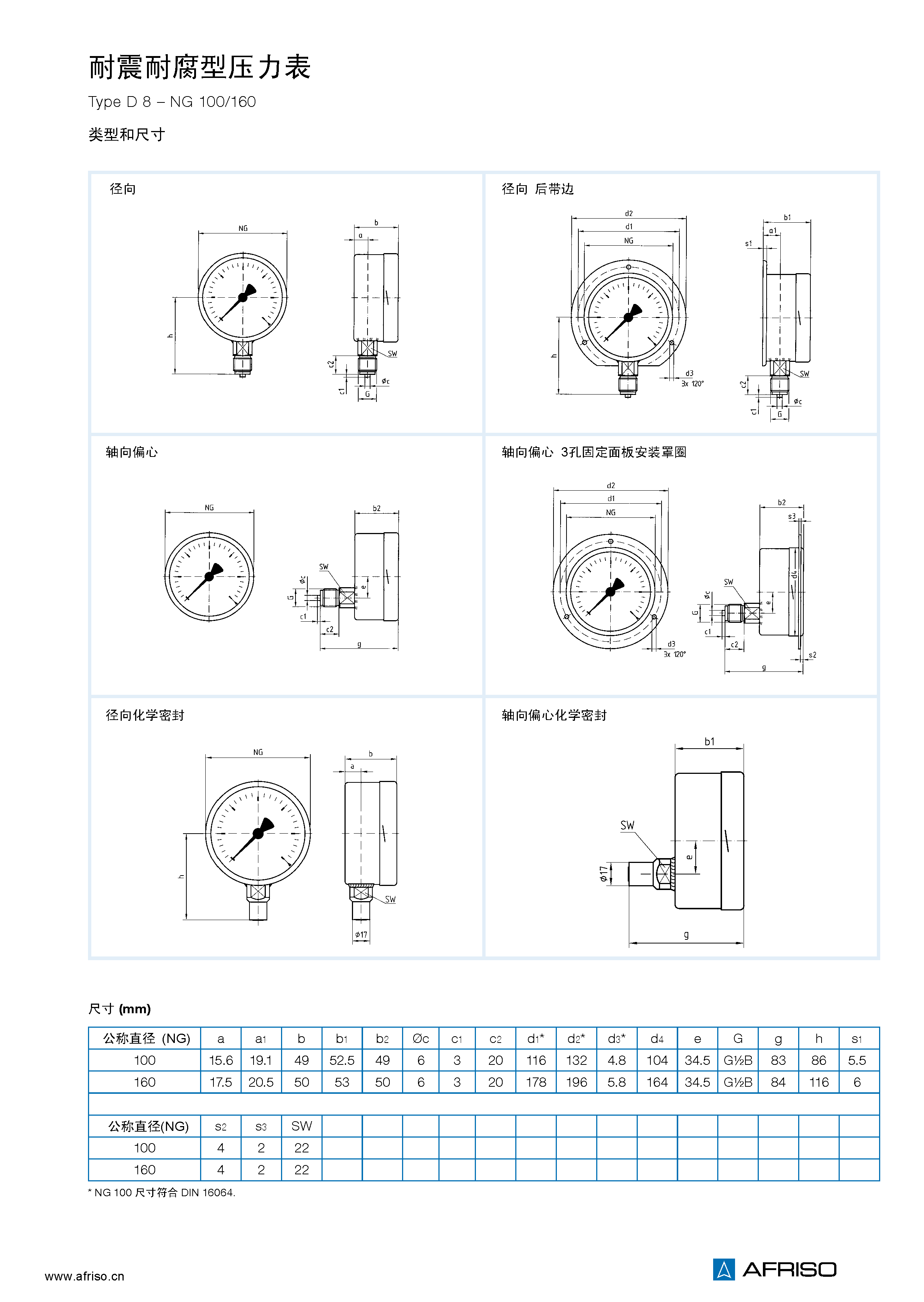

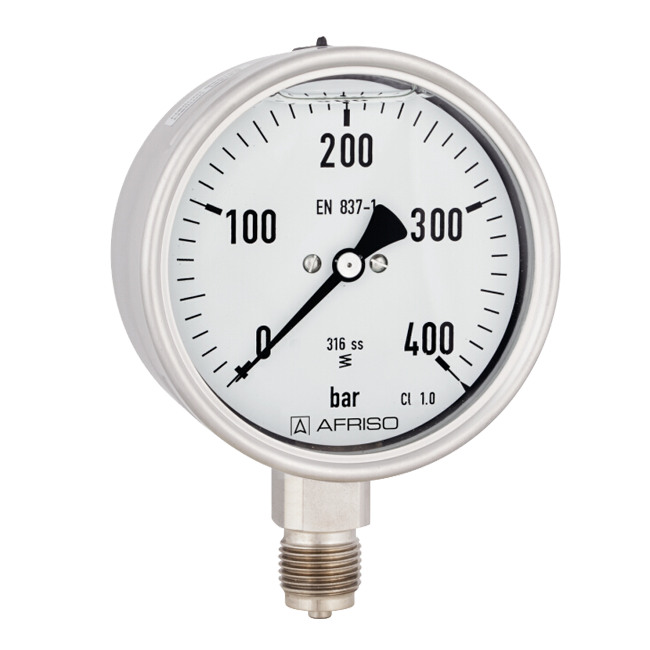

耐震耐腐型压力表

RF100/160ChGly D8

适于化工和过程工程运用

测量系统与表壳完全焊接

特别牢固的结构

氦气密封性测试

DNV和GOSSTANDART – 认证

ATEX配置(可选)

应用

适用于测量低粘度、非结晶的气体或液体介质的压力。用于腐蚀性场所。用于高震动,动态压力载荷波动较大的场所。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

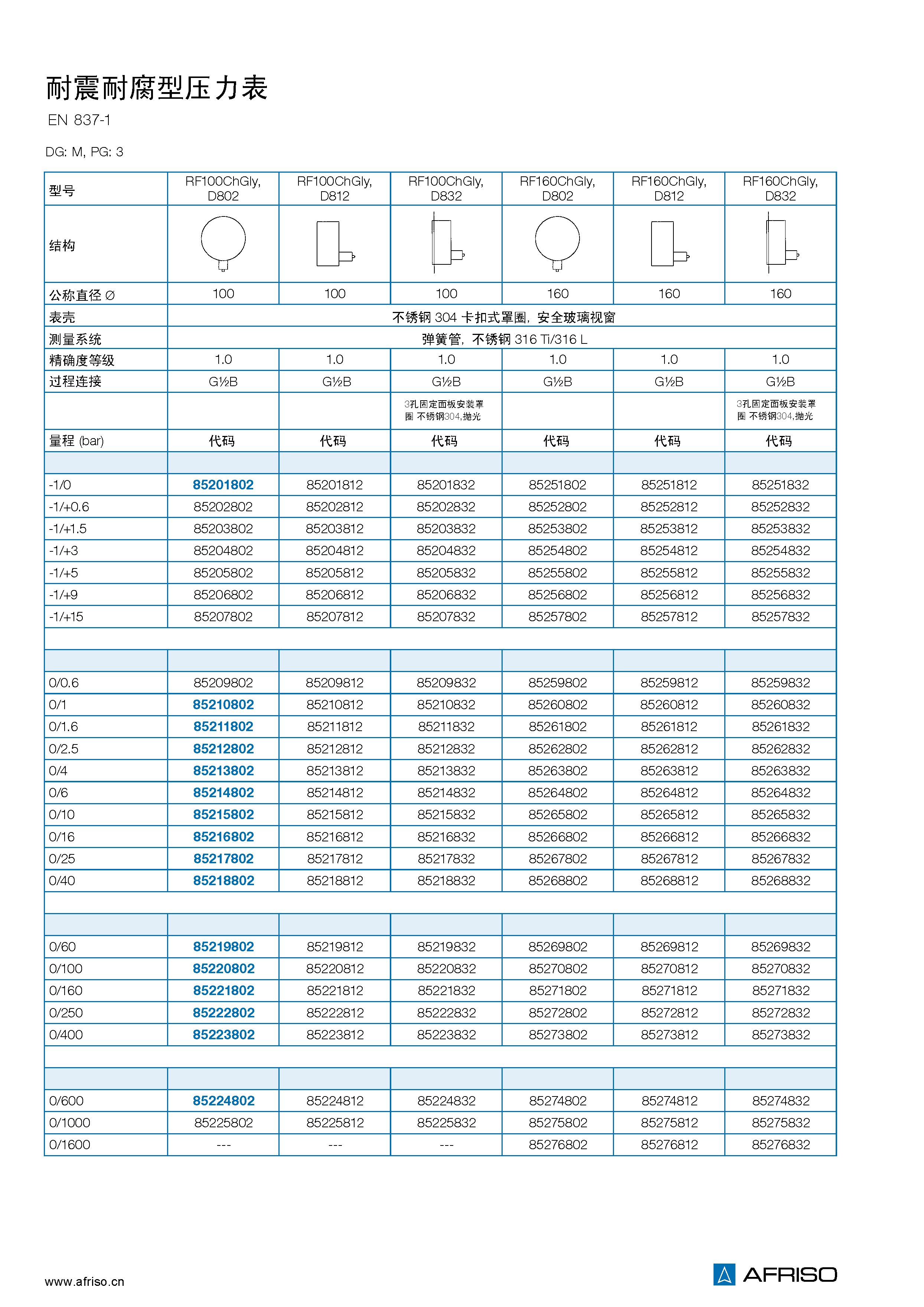

型号

D8

公称直径

100 - 160

精度等级 (EN 837–1/6)

1.0级

量程 (EN 837–1/5)

-1/0 bar到-1/+15 bar

NG 100 0/0.6到0/1000 bar

NG 160 0/0.6到0/1600 bar

负载能力

静态负载:

≤ 600 bar = 满量程

> 600 bar = 3/4 x满量程

动态负载:

≤ 600 bar = 0.9 x满量程

> 600 bar = 2/3 x满量程

瞬时压力峰值

≤ 600 bar = 1.3 x满量程

> 600 bar = 满量程

工作温度

介质温度:Tmax = +100 ℃

环境温度:Tmin = -20 ℃ ;Tmax = +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 65 (EN 60529)

表壳带泄压孔(≤25bar):IP 54

过程连接

不锈钢316L

径向和轴向偏心

G1/2B – 扳手尺寸SW22 (EN837-1 / 7.3)

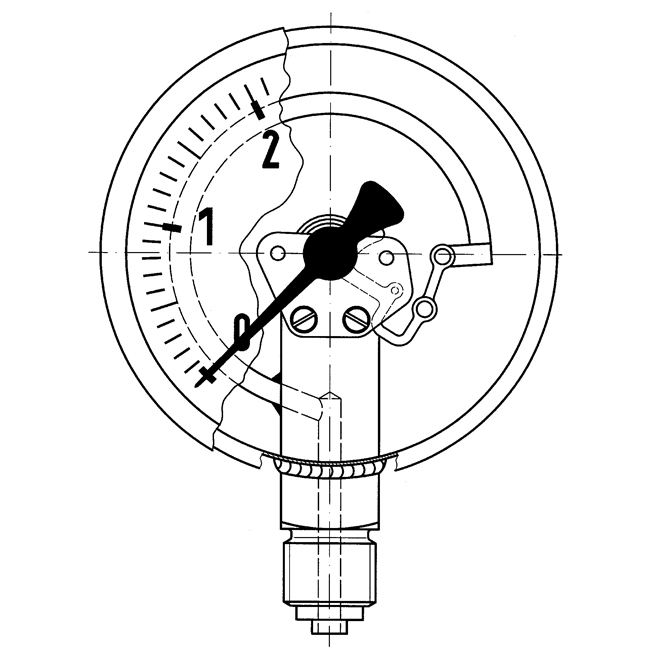

测量元件

弹簧管,不锈钢316 Ti / 316 L

≤ 60 bar “C”型管

> 60 ba r螺旋管

氦气气密性测试

机芯

不锈钢

表盘

铝,白色

刻度和数字为黑色

指针

铝,黑色

表壳

不锈钢304 带泄压孔

卡口式罩圈

不锈钢304

视窗

安全玻璃

填充防震液

甘油(99.5%)
