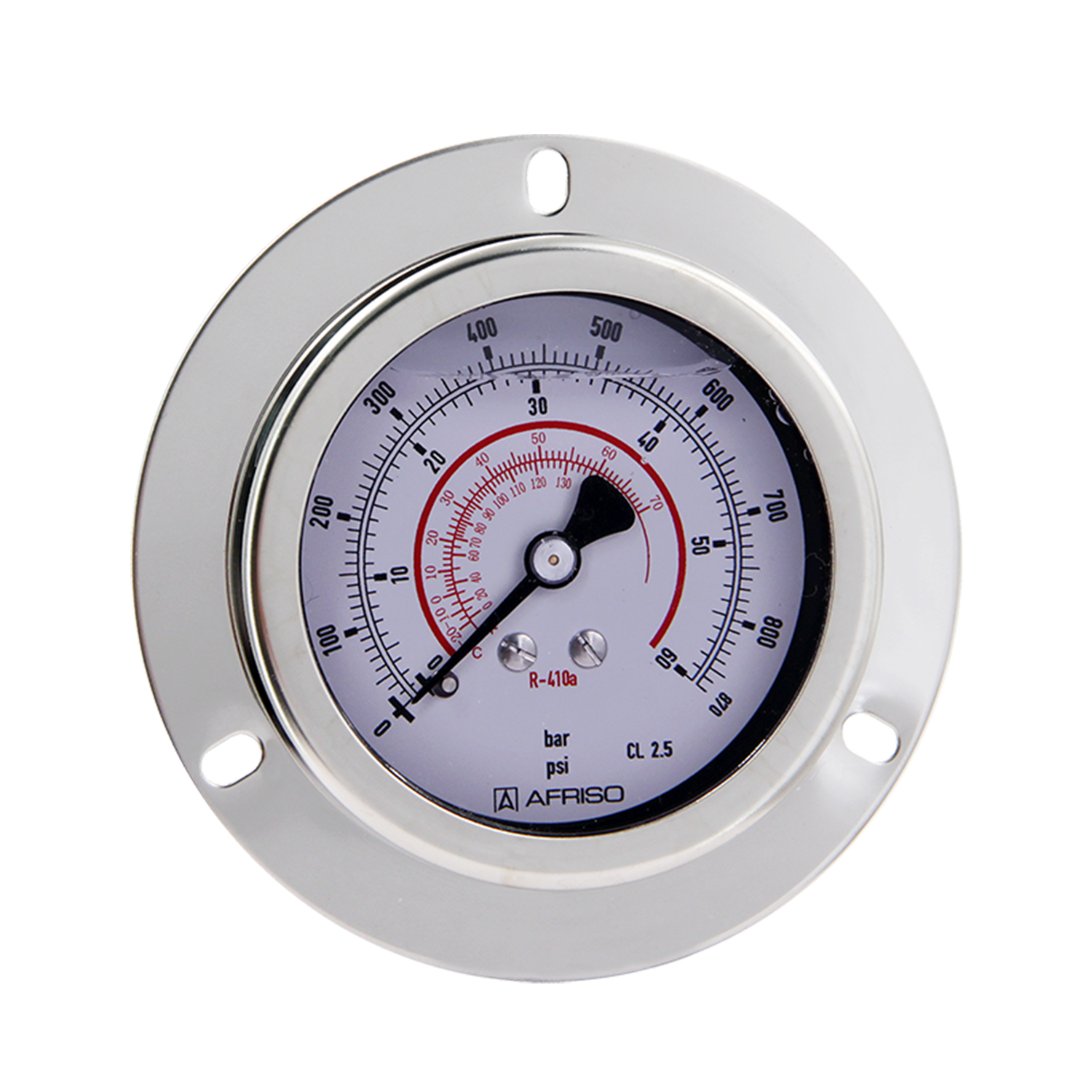

用于制冷工程中同时测量蒸汽的压力和温度。

在测量气体或蒸气时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

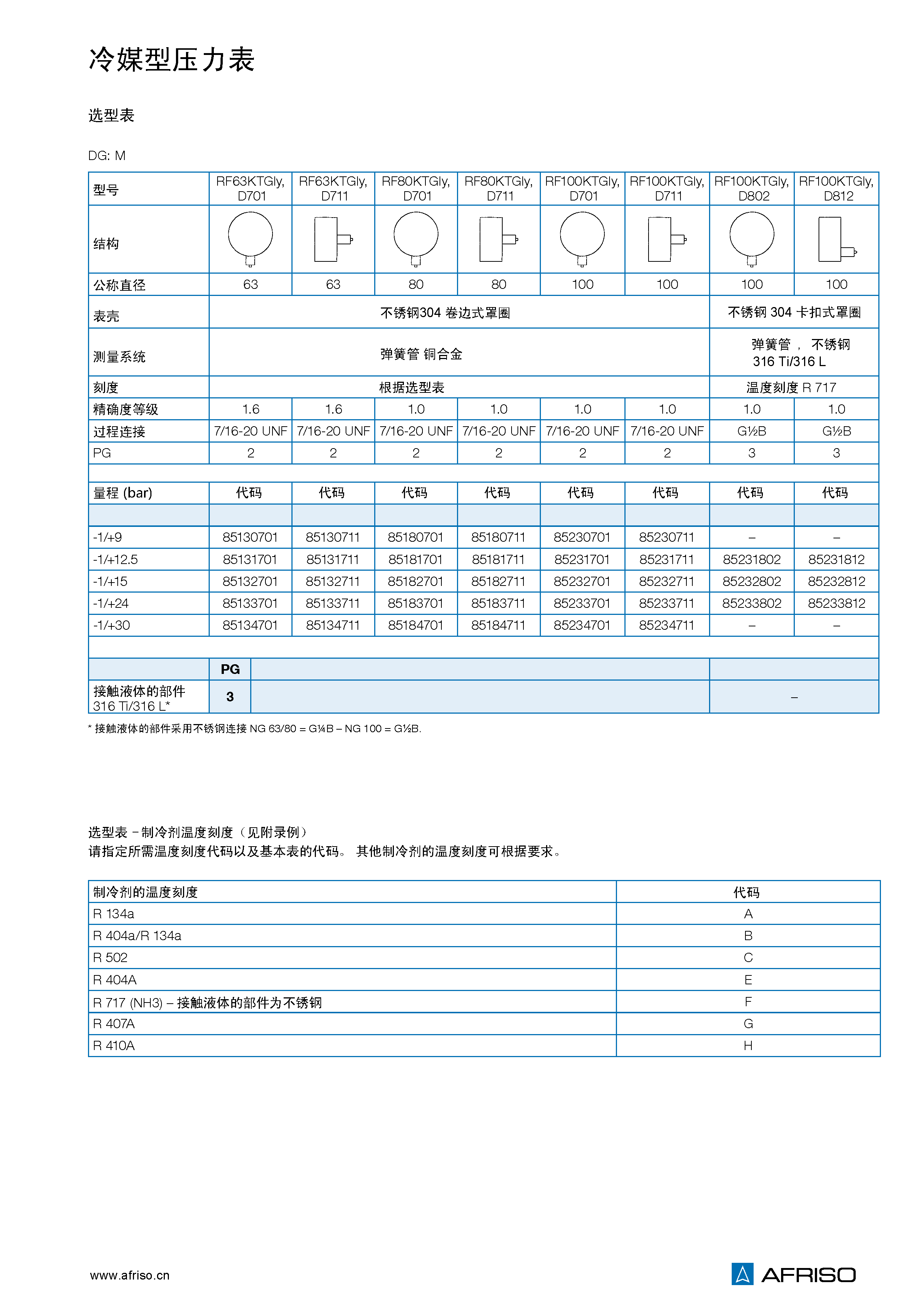

型号

D7 / D8

公称直径

63 – 80 – 100 (D7)

100 (D8)

精度等级 (EN 837–1/6)

NG 63: 1.6级

NG 80 / NG 100: 1.0级

量程 (EN 837–1/5)

-1/+9 bar    -1/+12.5 bar

-1/+15 bar   -1/+24 bar

-1/+30 bar

每个都有温度刻度

温度刻度

对应制冷剂

R 134a   R 290 R   407A R   404A  R744  R717（NH3）  R507

负载能力

静态负载： 3/4 x 满量程

动态负载： 2/3 x 满量程

瞬时压力峰值：满量程

工作温度

介质温度：根据制冷剂

环境温度：T_min = -20 ℃；  T_max = +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 65 (EN 60529)

表壳带泄压孔(≤25bar)：IP 54

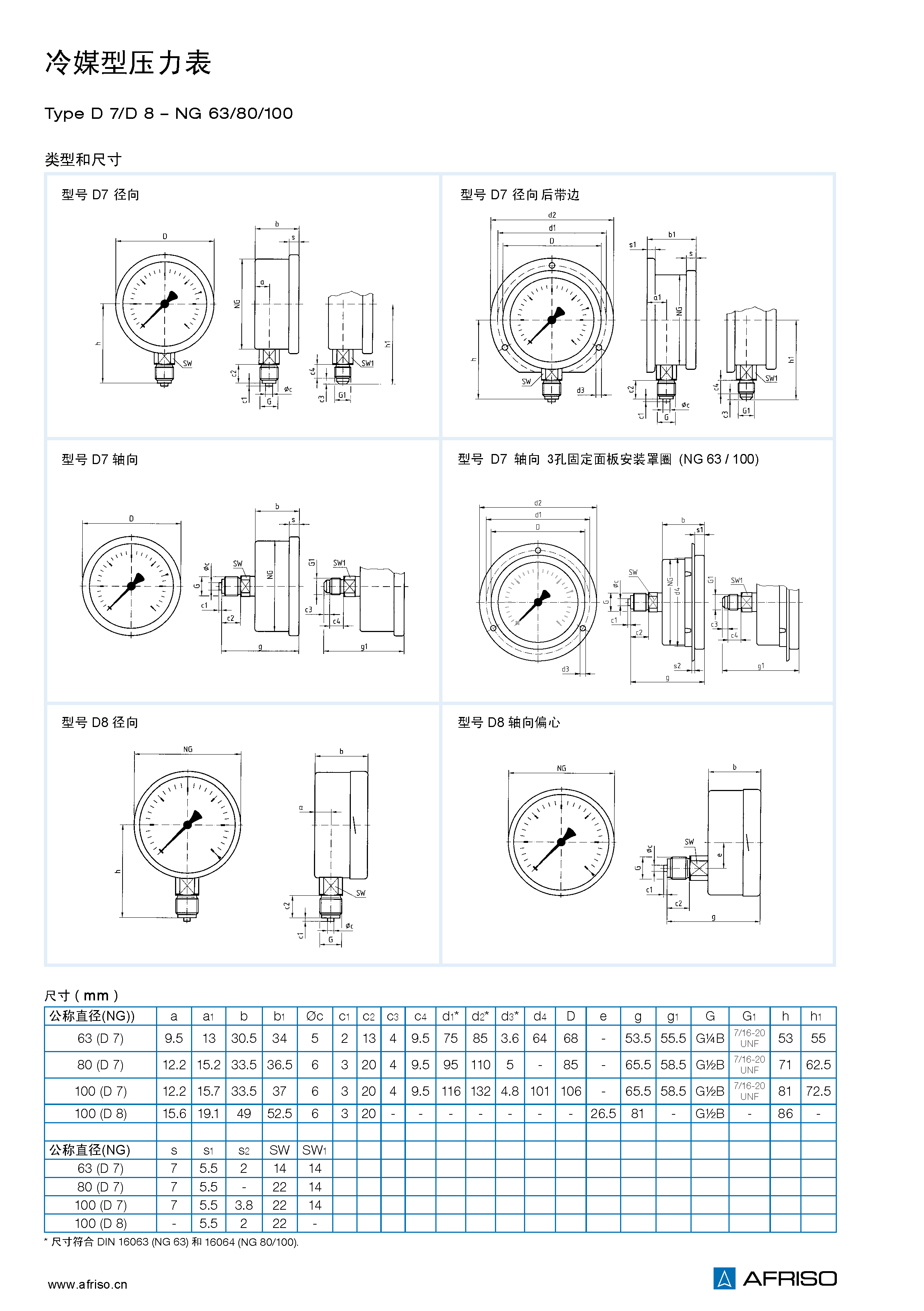

过程连接

铜合金，径向和轴向

NG 63 – 100 D7 中心轴向

NG 100 D8 轴向偏心

7/16-20 UNF SAE J514 / ISO 8434-2 (37°), G1/4B,

G1/2B (对于R 717 不锈钢316 Ti/316 L)

测量元件

弹簧管，铜合金，“C”型管

(对于R717 不锈钢316 Ti / 316 L)

机芯

铜合金

表盘

铝，白色 压力刻度和数字为黑色

温度刻度和数字有关内容参见附件

指针

铝，黑色

表壳

不锈钢304 带泄压孔

罩圈

D 7 – NG 63 – 80 – 100：卷边罩圈，不锈钢304

D 8 – NG 100：卡扣式罩圈，不锈钢304

视窗

塑料

填充防震液

甘油(99.5%)
