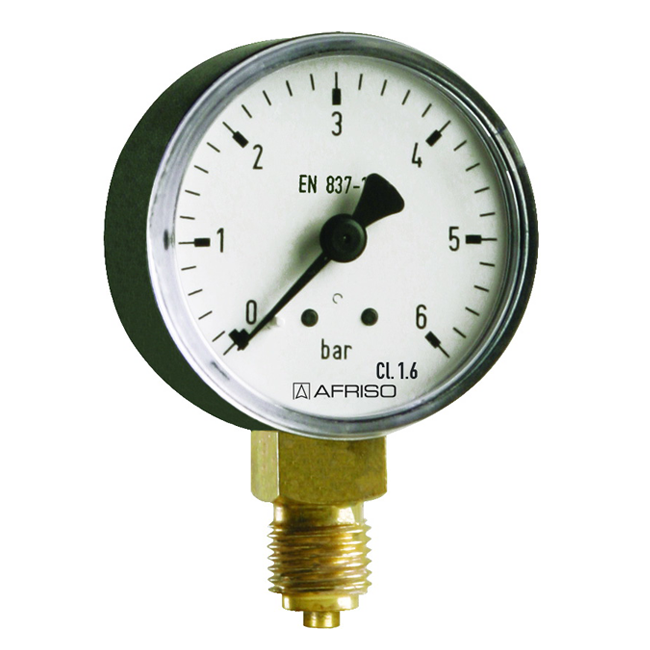

普通型压力表 1.6级

RF40/50/63/80/100 D1 Cl.1.6

  • 适用于气动和供热系统
  • 符合EN837-1
  • 精度Cl. 1.6
  • 塑料外壳耐腐蚀,高抗冲击
  • 可提供多种定制版本


应用

适用于测量低粘度、非结晶,且对铜合金无腐蚀作用的气体或液体介质的压力。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范

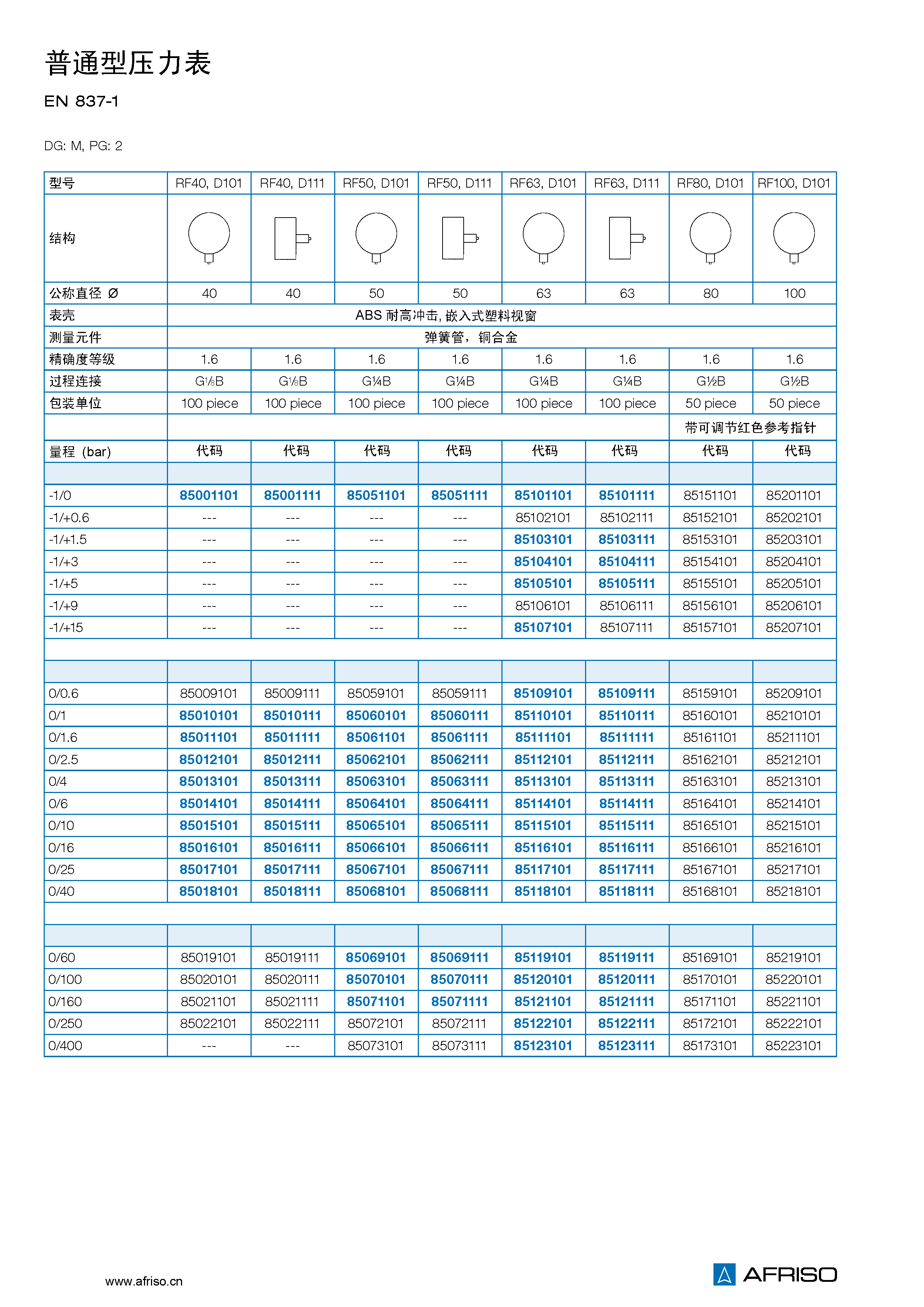

型号

D1

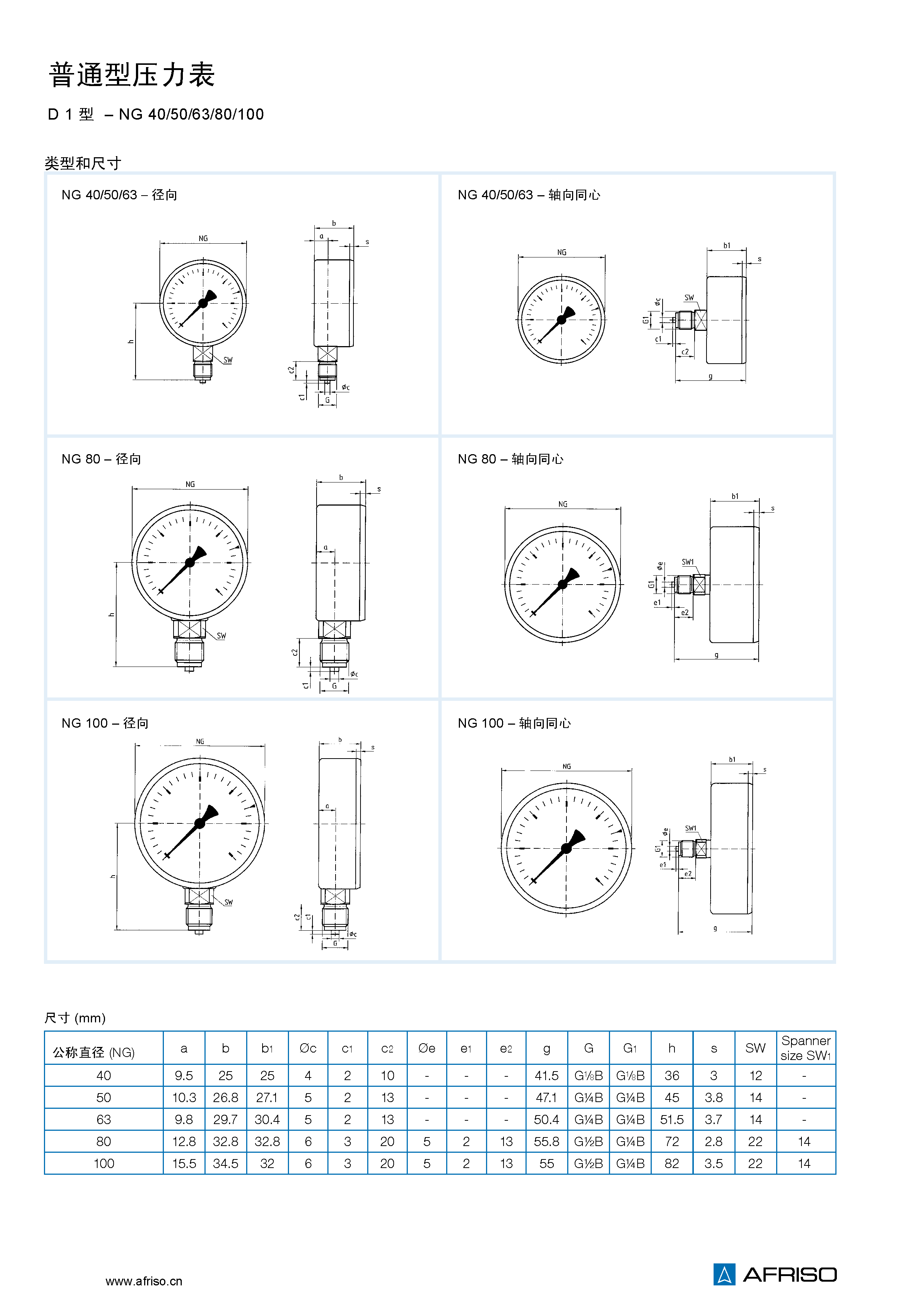

公称直径

40 – 50 – 63 – 80 – 100

精度等级

1.6级

量程

-1/0到-1/+15 bar

0/0.6到0/400 bar

负载能力

静态负载:≤3/4x满量程

动态负载:≤2/3x满量程

瞬时压力峰值:≤满量程

工作温度

介质温度:Tmax= +60 ℃

环境温度:Tmin= -20 ℃;Tmax= +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 32 (EN 60529)

过程连接

铜合金,径向、中心轴向

NG 40 G1/8B – SW12

NG 50 – 63 G1/4B – SW14

NG 80 – 100 径向 G1/2B – SW22

NG 80 – 100 轴向 G1/4B – SW14

(EN 837-1/7.3)

测量元件

弹簧管,铜合金,

≤60 bar “C”型管

>60 bar 螺旋管

机芯

铜合金

表盘

塑料,白色

刻度和数字为黑色

指针

塑料,黑色

表壳

ABS黑色、高抗冲击且耐腐蚀

视窗

嵌入式塑料

NG 80-100 带可调红色参考指针
