应用

用于采暖和制冷系统

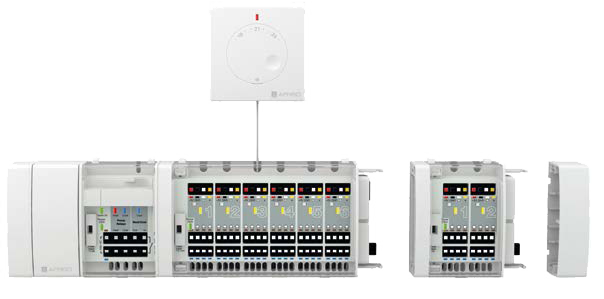

连接

基础模块 BM ： 最多同时连接 9 个 2 路集控器模块（D2 ）或 3 个 6 路集控器模块（D6）

集控器模块 D2 ：最多同时连接 2 个温控器和 8 个电热执行器

集控器模块 D6 ：最多同时连接 6 个温控器和 24 个电热执行器

定时器模块UM（可选）

温降 : 4 KB

2 个独立的定时控制线路

9 个独立的定时内存模块

阀门和泵的保护功能/附加泵的运行时间：0/15 分钟，可调

电源电压：DC 3.3 V（由基础模块 BM 供电）

额定功率：3 mW

外 壳 : 塑料 ABS ，浅灰色

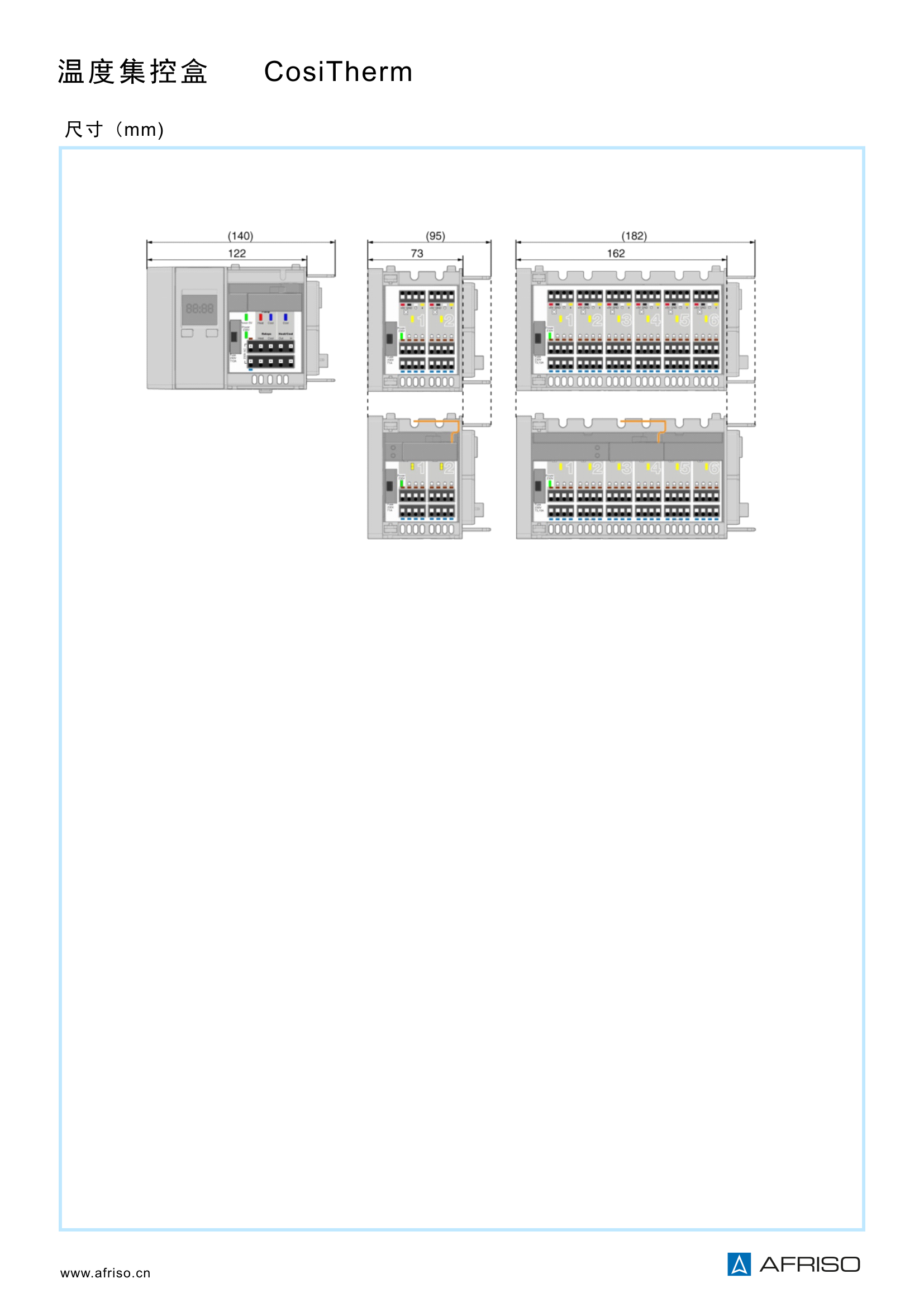

尺寸（W x H x D)：37 × 93 × 28 mm

防护等级：IP 30（EN 60529）

重 量 : 33 g

集控器模块F2/F6

电源电压：AC 230 V， DC 5V

额定功率：D2：0.1 W / D6 ：0.3 W

外 壳 : 塑料 PC / ABS，浅灰色

尺寸（W x H x D）：

D2：73 x 92 x 45 mm / D6：162 x 92 x 45 mm

防护等级：IP 20（EN 60529 )

重量 : D2：130 g / D6：260 g

基础模块BM

电源电压: AC 230 V，50-60 Hz

额定功率：1 W

外 壳：塑料 PC / ABS ，浅灰色

尺寸（W x H x D)：122 × 92 × 45 mm

防护等级：IP 20（EN 60529）

重 量：215 g

工作温度范围

环境/储存：-10/+60 °C
