适用于测量低粘度、非结晶的气态或液态介质。尤其适用于煤气相关的设备,附件及安装领域。

在使用测量煤气或蒸汽时，此表的使用必须符合EN837-2标准所规定安全使用规范（见附录）。

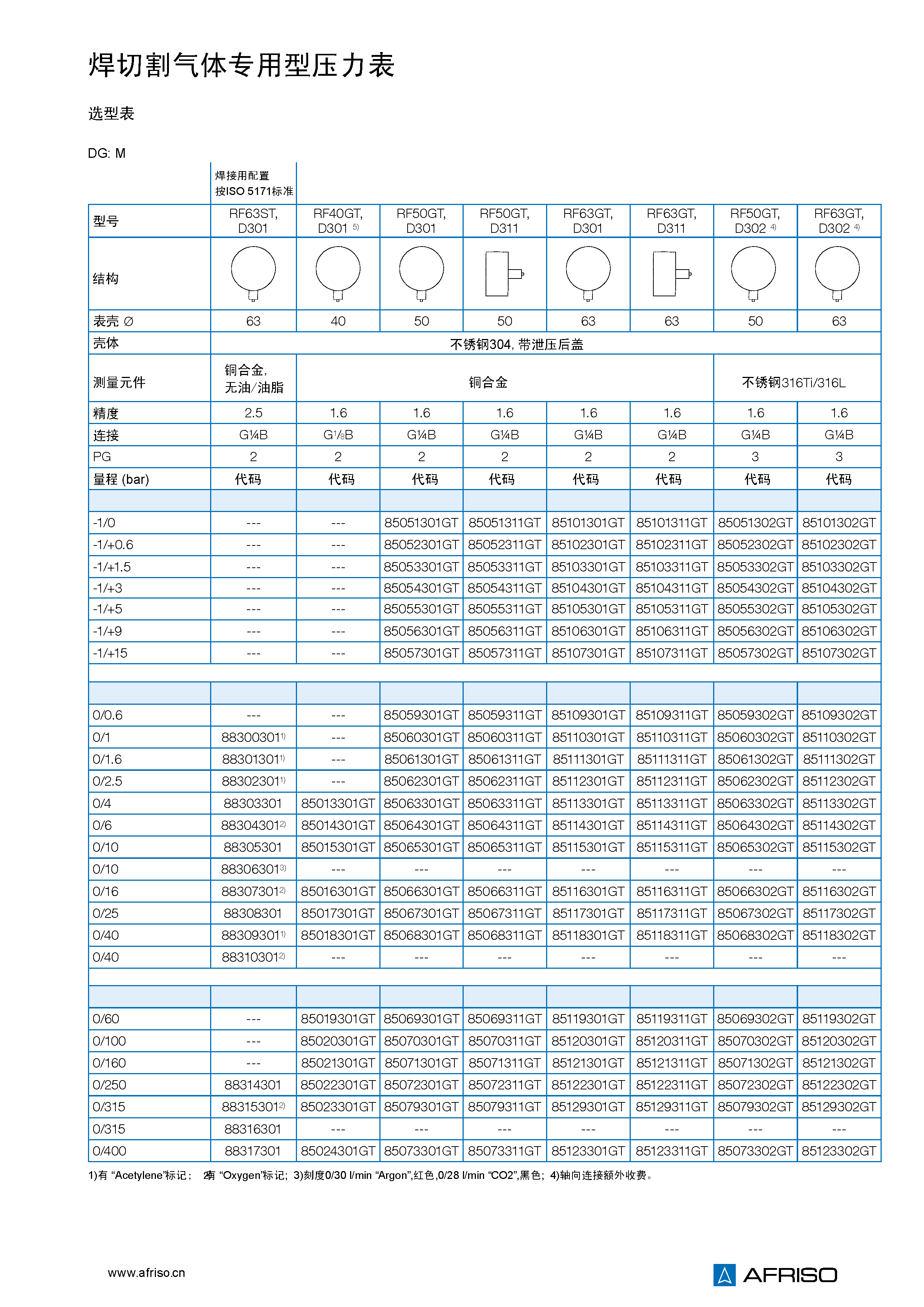

型号

D3

公称直径

50-63

EN 837-1-S2

精度等级( EN 837-1/6 )

1.6

量程( EN 837-1/5 )

-1/0 bar 到 -1/+15 bar

0/1 bar 到 0/400 bar

负载范围

静态负载：3/4 x 满量程

动态负载：2/3 x满量程

瞬间负载：满量程

工作温度

介质温度： T_max= +60 ℃

环境温度： T_min= -20 ℃；  T_max= +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 32 (EN 60529)

过程连接

铜合金，径向或中心轴向

G1/4B– 扳手尺寸SW14 ( EN 837-1/7.3 )

测量元件

弹簧管, 铜合金

≤ 40 bar “C”型管

> 40 bar 螺旋管

机芯

铜合金

表牌

铝，白色

表牌印刷为黑色

指针

铝, 黑色

表壳

不锈钢304, 卸压后盖

视窗

塑料，按压式
