| 应用 | 适用于供暖和制冷系统中，对管道中的介质流速进行调节和显示。 |
| 描述 |

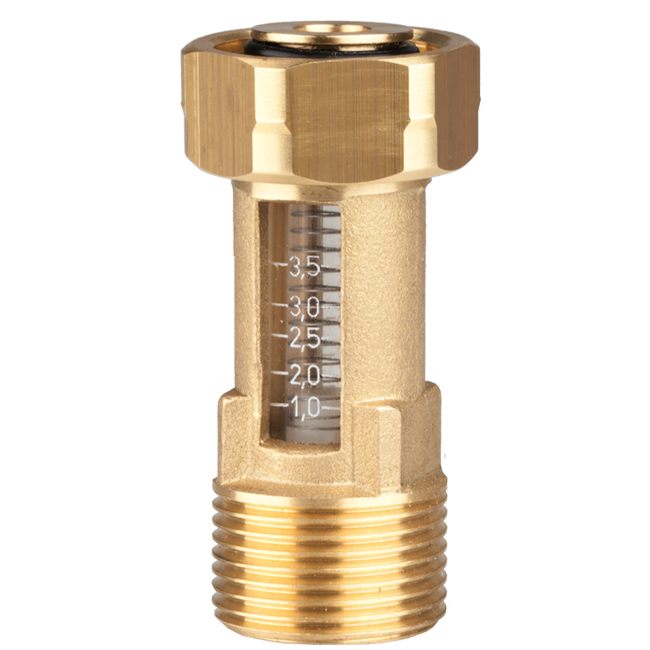

流量计结构紧凑，带刻度和球阀，用于调节和关闭水流。流量计可以水平、倾斜、或垂直安装在管道中，可使用螺丝刀调节流量。 读数标记对应于流量计的下缘。具有正确液压平衡的系统可提供最佳的能量分配，节约能源。 |
|
测量原理 |
弹簧浮子流量计 |
|
工作压力 |
Max.10 bar |
| 外壳 |
黄铜 |
| 过程连接 |
G¾ x G¾, G1 x G1, G1¼ x G1¼
外螺纹 x 外螺纹， |
|
安装位置 |
水平、倾斜或垂直 |
|
可选项 |
• 其他公称直径 • 其他连接 • 其他量程 |

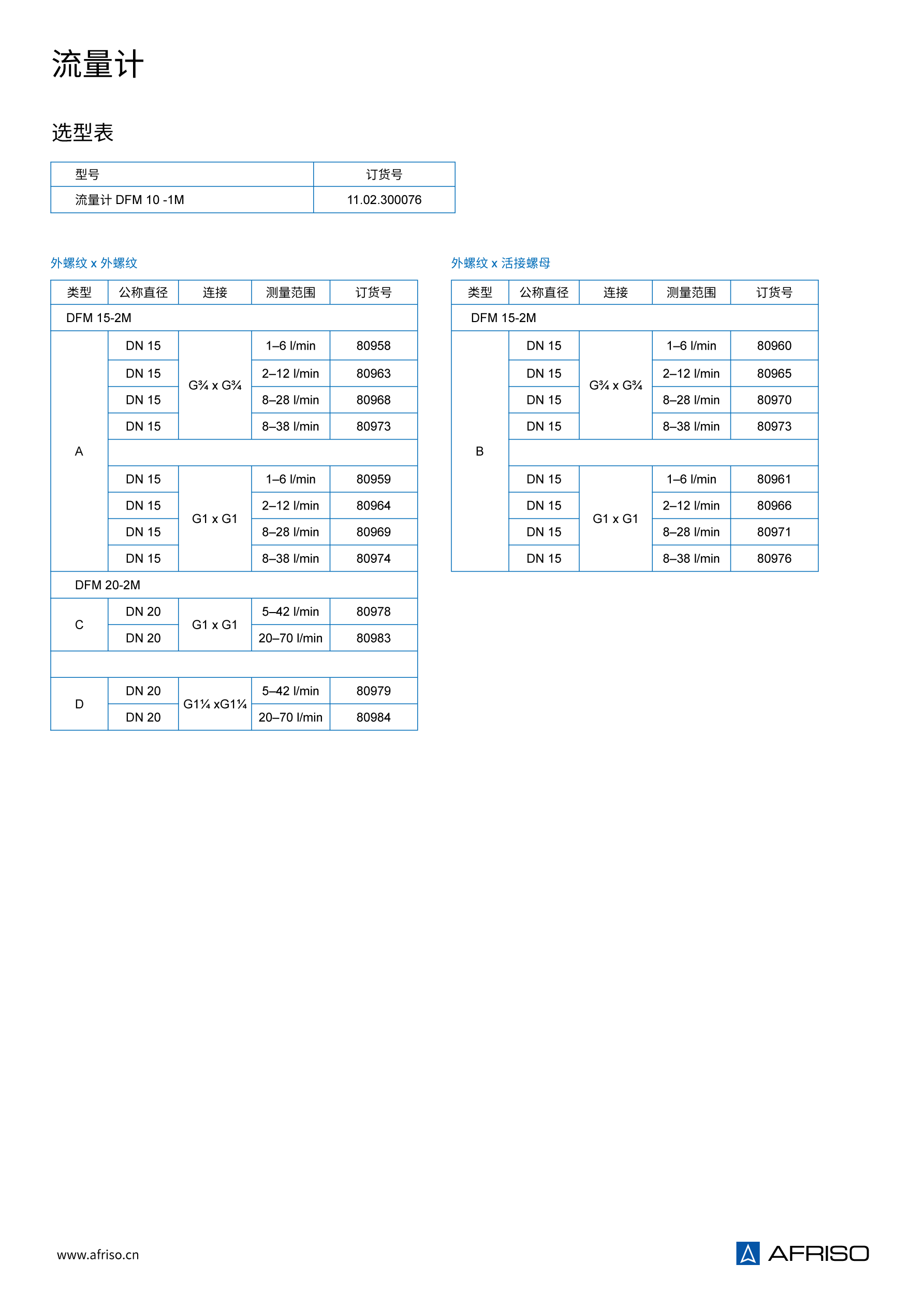

| 流量 | Kvs值 | |
|
DN10 |
1~3.5 l/min |
- |
|
DN15 |
1~6 l/min 2~12 l/min 8~28 l/min 8~38 l/min |
2.1m³/h 3.0m³/h 4.8m³/h 5.9m³/h |
| DN20 |
5~42l/min 20~70 l/min |
9.7m³/h 12.9m³/h |
