适用于测量低粘度、非结晶，且对铜合金无腐蚀作用的气体或液体介质的压力。
测量气体或蒸汽时，仪表的使用须符合EN 837-2标准所规定的安全使用规范。

公称直径

50 – 63 – 80 – 100

精度等级

2.5级

量程

-1/0 bar

0/0.6 - 0/25bar

负载能力

静态负载：≤3/4x 满量程

动态负载：≤2/3x 满量程

瞬时压力峰值：≤ 满量程

工作温度

介质温度： T_max= +60 ℃

环境温度：T_min= -20℃； T_max= +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

IP 32 (EN 60529)

过程连接

自密封螺纹带PTFE密封圈，可安全快速地安装 (注意： 与其配合的内螺纹孔口需有60°倒角)，材质为铜合金，径向或轴向。

NG 50-63 G¼B - 扳手尺寸SW 14
NG 80-100 G½B - 扳手尺寸SW 22

测量元件

“C”型弹簧管，铜合金

机芯

铜合金

刻度盘

塑料，白色

刻度和数字为黑色

指针

塑料，黑色

表壳

黑色，抗冲击耐腐蚀ABS塑料

玻璃

嵌入式塑料

NG 80-100带可调红色参考指针

特殊配置

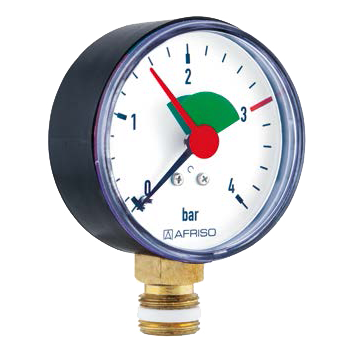

暖通压力表NG 50-63-80

用于闭合供热系统

范围：0/4 bar

过程连接：NG 50G¼B轴向偏心；

NG 63G¼B或G3/8B轴向/径向同心

NG 80G½B径向或G¼B轴向同心（带G¼ x G½阀）

在刻度2.5bar或3bar处有红色标记，1.5-2.5或3 bar间有绿色扇形标识

仪表玻璃上印有红色可调参考指针和绿色扇形标识

暖通压力表NG 80-100

用于标准供热系统的水位显示

量程：0 / 0.6 - 0 / 10bar
过程连接：G½B径向 - SW 22
双刻度，bar 在外侧 黑色；mWS (米水柱) 在内侧 黑色

仪表玻璃上印有红色可调参考指针
