耐腐蚀型电接点压力表

RF 100/160 Ch MK/IK/EK D4

  • 测量系统完全焊接在壳体上
  • 坚固的机电一体化压力表
  • 最多可装3个接点
  • 氦气测漏
  • GOSSTANDART 认证


应用

适于腐蚀性的,粘度不高,非结晶的气态或液态介质,也适于腐蚀性的环境,适于较高的精度要求。

型号

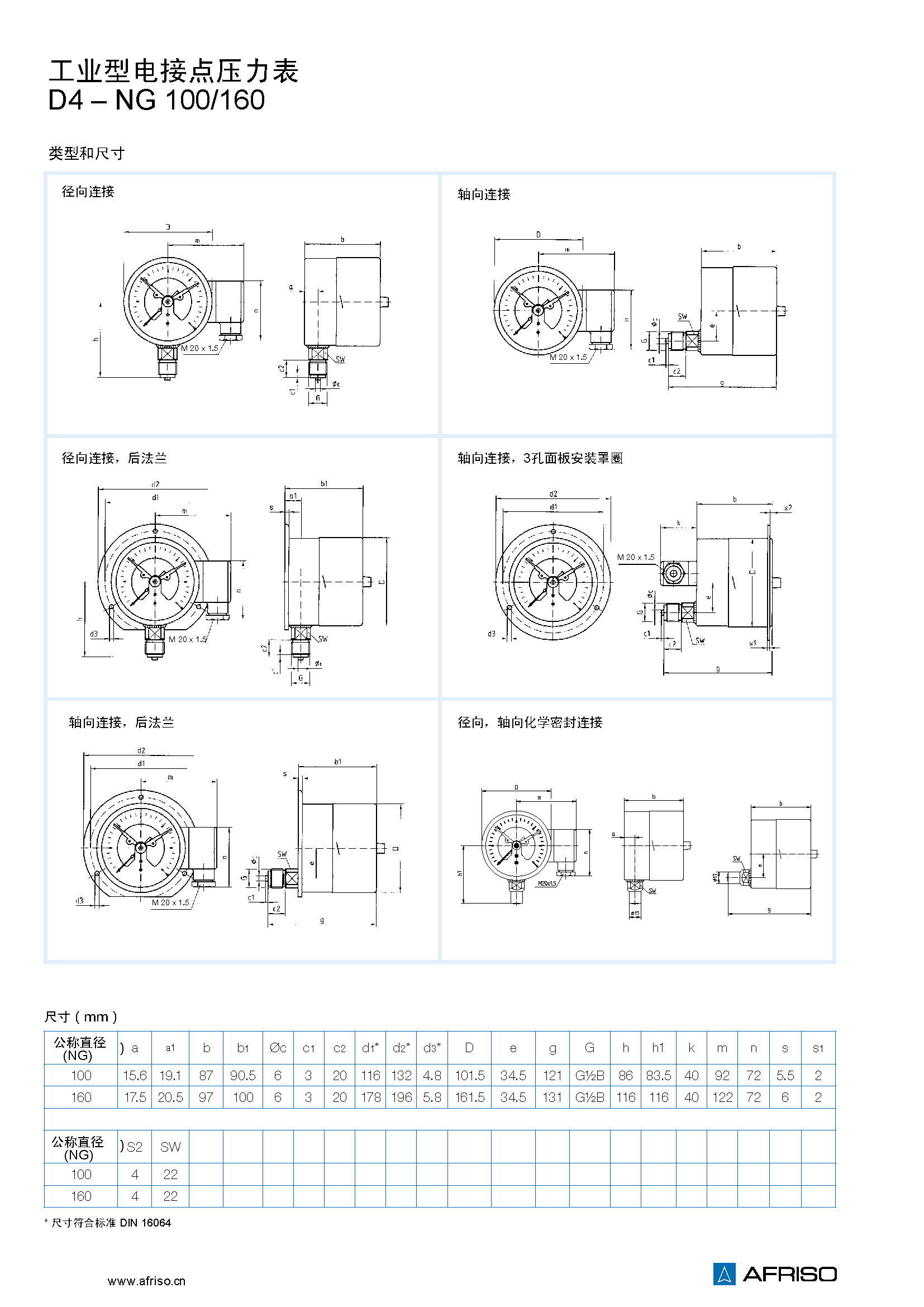

D4

公称直径

100 - 160

精度等级 (EN 837-1/6)

1.0级

量程 ( EN 837-1/5 )

-1/0 bar到-1/+15 bar

0/1 bar到 0/1000 bar

负载范围

静态负载:

≤600 bar = 满量程

>600 bar = 3/4 x 满量程

动态负载:

≤600 bar = 0.9 x满量程

>600 bar = 2/3 x 满量程

瞬间负载:

≤600 bar =1.3 x满量程

>600 bar = 满量程

接点类型

磁助式(MK)

感应式(EK)

电感式(IK)

最小量程

接点

MK单接点   1.6 bar

MK双接点   1.6 bar

EK/IK单接点  1 bar

EK/IK双接点  1 bar

工作温度

介质温度: Tmax= +150 ℃

环境温度: Tmin= -20 ℃;  Tmax= +60 ℃

温度影响

如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.4%/10K

温度下降:约±0.4%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

过程连接

不锈钢 316L,径向或轴向偏心

G1/2B – 扳手尺寸SW22(EN837-1/7.3)

电气连接

接线盒

测量元件

弹簧管,不锈钢316Ti/316L

≤60 bar, “C”型管

>60 bar, 螺旋管

机芯

不锈钢

表牌

铝,白色

表牌印刷为黑色

指针

铝,黑色

表壳

不锈钢304, 带泄压

卡口式罩圈

不锈钢304

视窗

塑料玻璃,带接点调节锁
