用于压差很小但静态压力很大的差压检测。适于粘度不高，腐蚀性的气态或液态介质,也可用于腐蚀性的环境。尤其适于监测过滤器，泵和管路系统。

型号

MFW 100 Ch Dif D402

MF 100 Ch Dif D402

公称直径

100 mm

功能

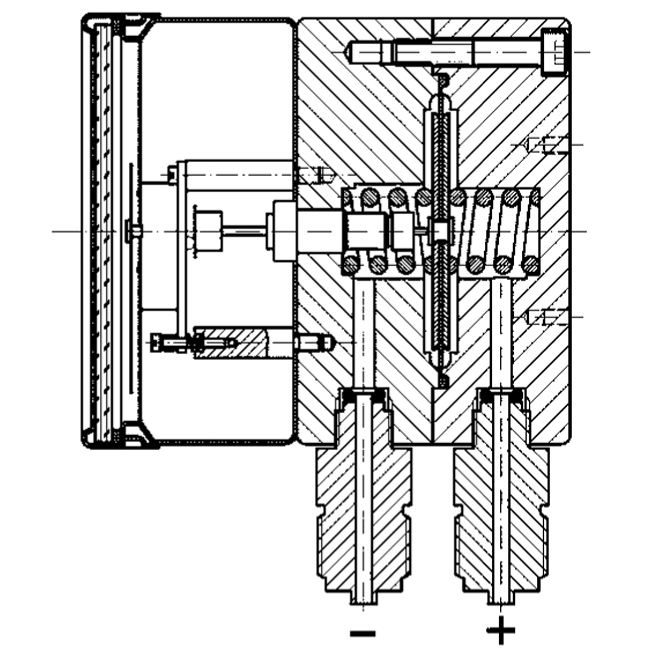

压力作用在被弹性膜片隔开的两个压力腔内。如果两压力腔的压力有差异，膜片顶着弹簧产生位移，这个位移通过传动杆传递给机芯。压差直接由指针指示。膜片由金属支撑着，所以两侧可过压到25 bar。

精度等级（EN 837-3/6）

2.5级

量程( EN 837-3/5 )

MF 100：0/250 mbar到0/6 bar

MFW 100：0/250 mbar到 0/25 bar

最大静态压力

25 bar

过载压力

两侧最大可达25 bar

工作温度

介质温度： T_max= +60 ℃

环境温度： T_min= -20 ℃； T_max= +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.5%/10K

温度下降：约±0.5%/10K

满量程的百分比值

防护等级

IP 54(EN 60529)

过程连接

不锈钢 316 Ti / 316L

MF 100：径向，接头前后向平行

MFW 100：接头平行，相邻方向

2 x G1/2B – 扳手尺寸SW22（EN837-3/7.3）

带阻尼螺丝， 孔径0.5mm

测量系统

压缩弹簧，不锈钢301

膜片

FKM

测量法兰

不锈钢 316Ti / 316L

机芯

不锈钢

表牌

铝，白色

表牌印刷为黑色

指针

铝，黑色

表壳

不锈钢304

卡口式罩圈

不锈钢304

视窗

安全玻璃
