应用 |
用于静态负载较高的压差检测。适于液态或气态,无粘性,低粘度的介质。尤其适于监测过程应用中的过滤单元和泵。可用于腐蚀性介质。 |
|
描述 |

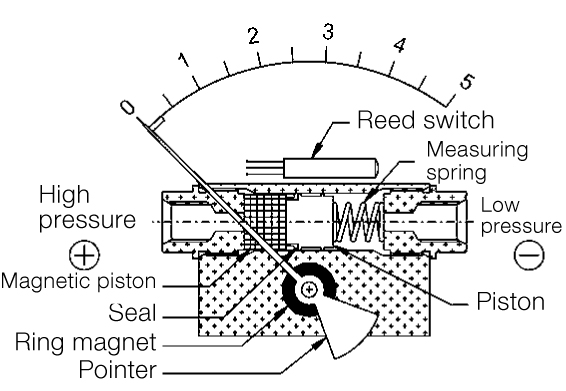

压力作用在被电磁活塞隔开的两个压力腔内。如果两压力腔的压力有差异，电磁活塞就会顶着弹簧产生位移，电磁线圈将这个位移通过装在指针座上的电磁线圈传递给指针。压差直接由指针指示。压力腔和显示盘完全的机械隔离，排除了泄漏的可能。 |
|

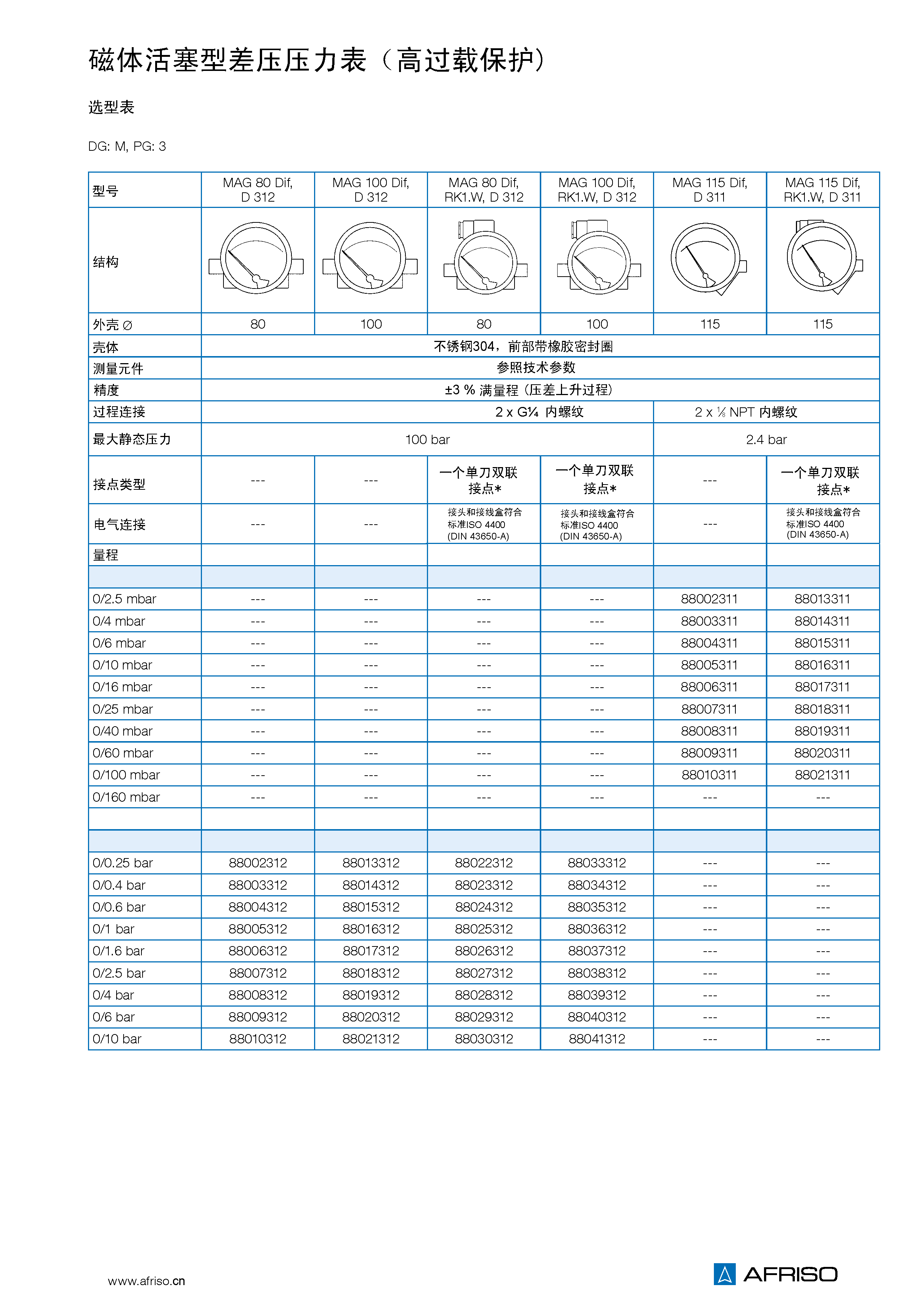

型号 |

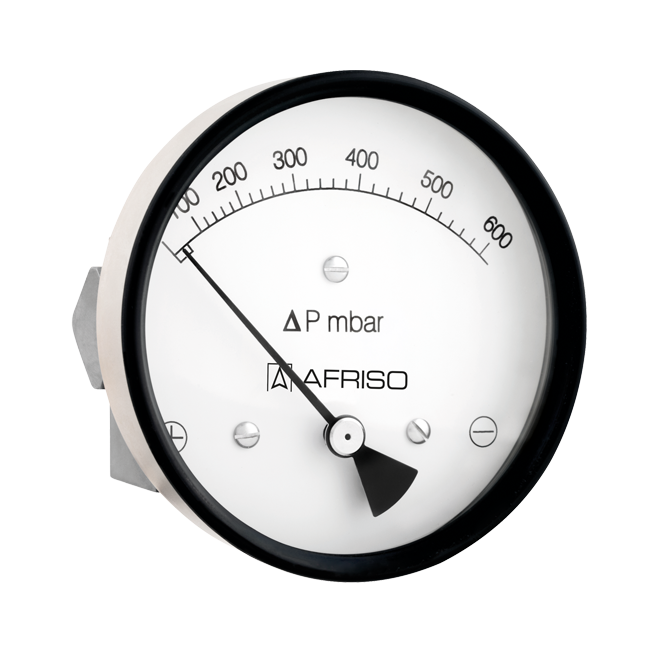

MAG 80 I/100 I Dif |
|
公称直径 |
80 - 100 |
|
精度等级 |
±2% 相对于满量程 （压差上升过程） |
|
量程( EN 837-3/5 ) |
0/0.25 到0/70 bar |
|
最大静态压力 |
200 bar（铝，铜合金） 400 bar ( 不锈钢，蒙乃尔合金) |
|
过载压力 |
可达最大静态压力 |
|
工作温度 |
环境温度： Tmin= 0 ℃； Tmax= +80 ℃ |
|
防护等级 |
IP 65 (EN 60529) |
|
连接模块 |
铝，在左侧和右侧，两边各一个 2 x G1/4内螺纹（EN837-3/7.3） |
|
测量系统 |
压缩弹簧，不锈钢301 |
|
电磁活塞 |
不锈钢316 / 锶铁氧体 |
|
密封 |
NBR |
|
表牌 |
铝，白色 表牌印刷为黑色/红色（bar/psi） 刻度范围90º |
|
指针 |
铝，黑色 |
|
表壳 |
不锈钢304，前部带橡胶密封圈 |
|
视窗 |
仪表玻璃 |
|
安装 |
通过安装板安装在墙上（可选） 通过安装板和2”卡箍安装在管道上 |
