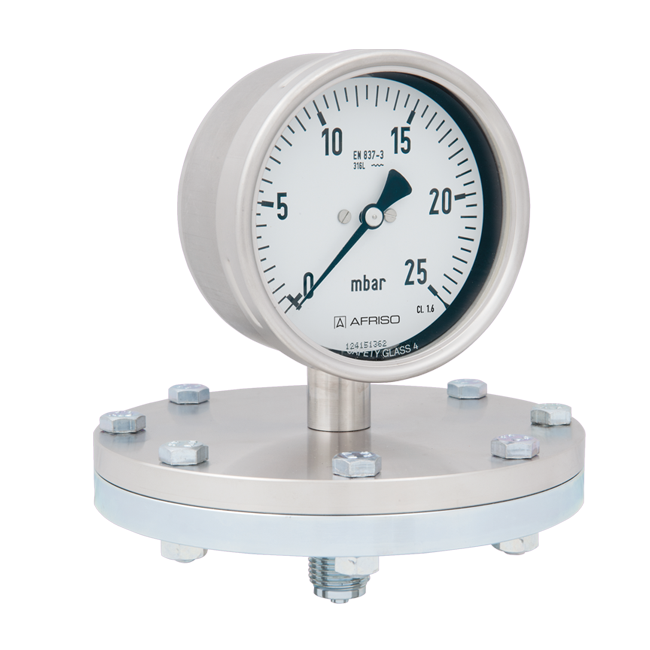

普通型膜片压力表

PF 100/160,D4

  • 低压力量程
  • 高过压保护
  • 坚固的结构
  • 可选法兰连接


应用

适用于非腐蚀性气体和液体介质。 开口式连接法兰也适用于粘性和污染介质。

在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

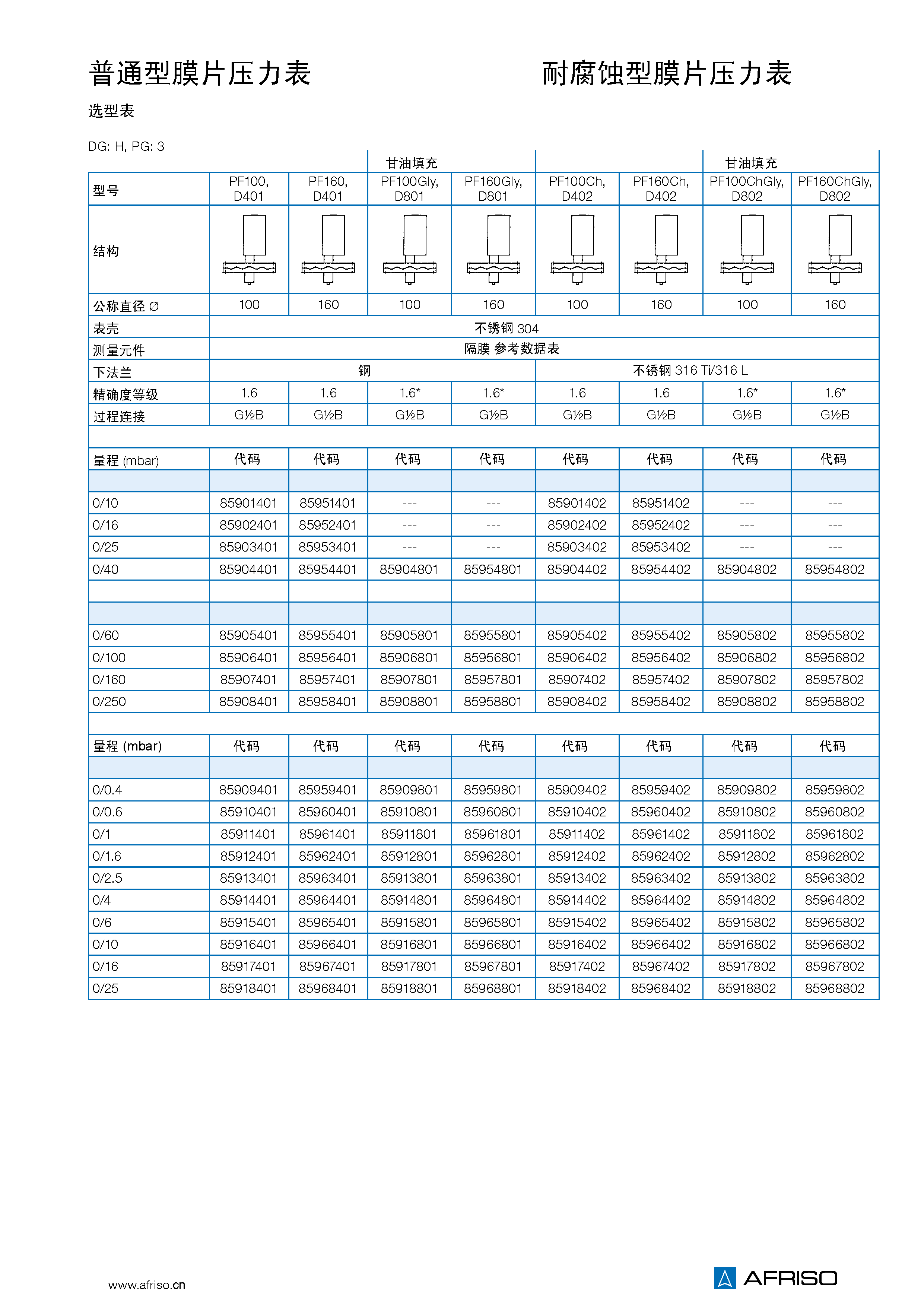

型号

D4

公称直径

100 - 160

精度等级

1.6级

量程 (EN 837-3/5)

0/10至0/250 mbar (法兰Ø 160)

0/0.4至0/25 bar (法兰Ø 100)

负载能力


静态负载:满量程

动态负载:0.9 x 满量程

过压保护

1.3 x满量程

≥ 0.6 bar 安全耐压5xFSD

但是Max. 40 bar

工作温度


介质温度: Tmax= +100 ℃

环境温度: Tmin= -20 ℃;  Tmax= +60 ℃

温度影响


如果测量元件的温度偏离+20℃,会产生一定偏差:

温度上升:约±0.8%/10K

温度下降:约±0.8%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

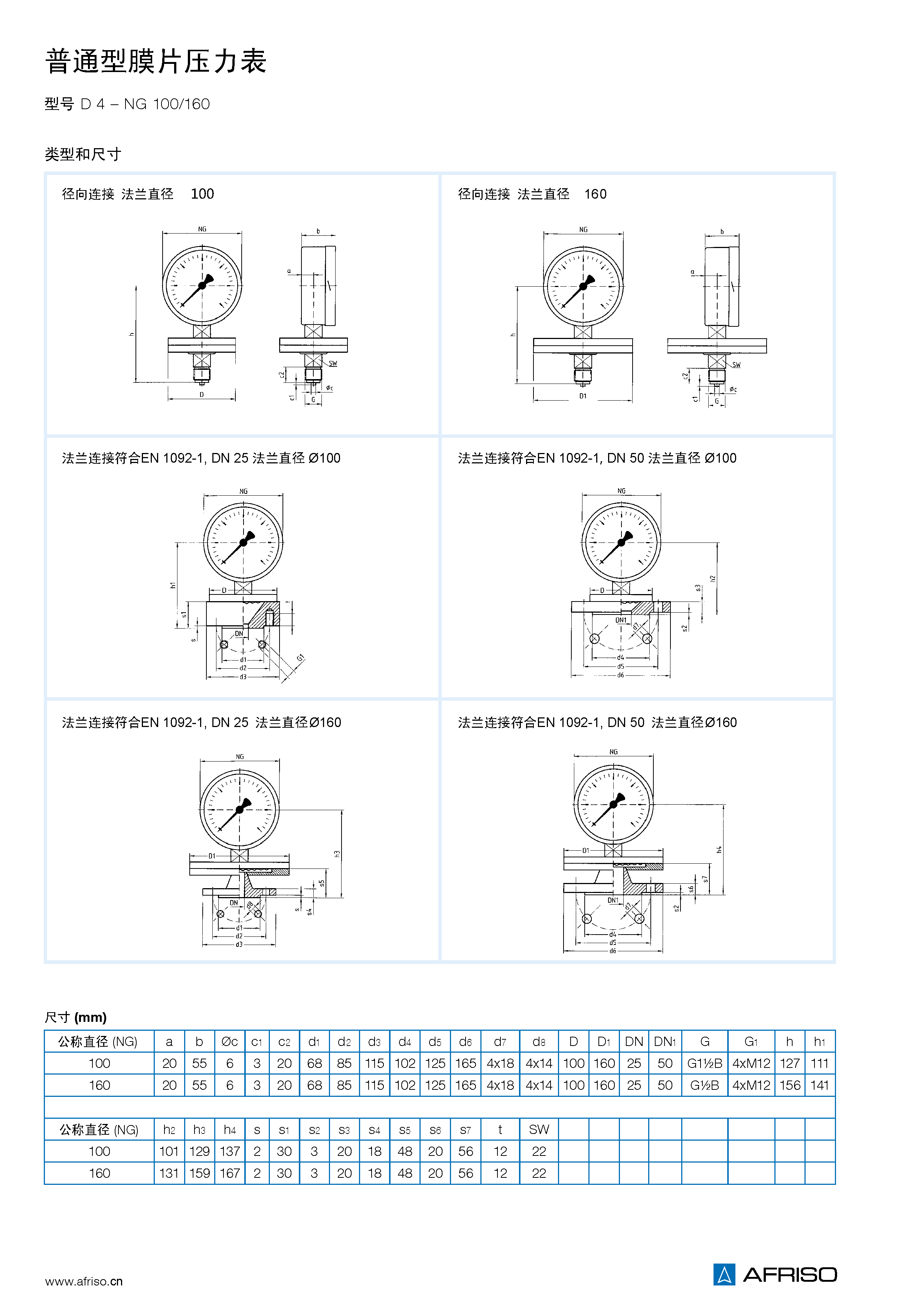

过程连接


钢, 径向

G1/2B 扳手尺寸SW22, (EN 837-3/7.3)

下法兰

上法

不锈钢304

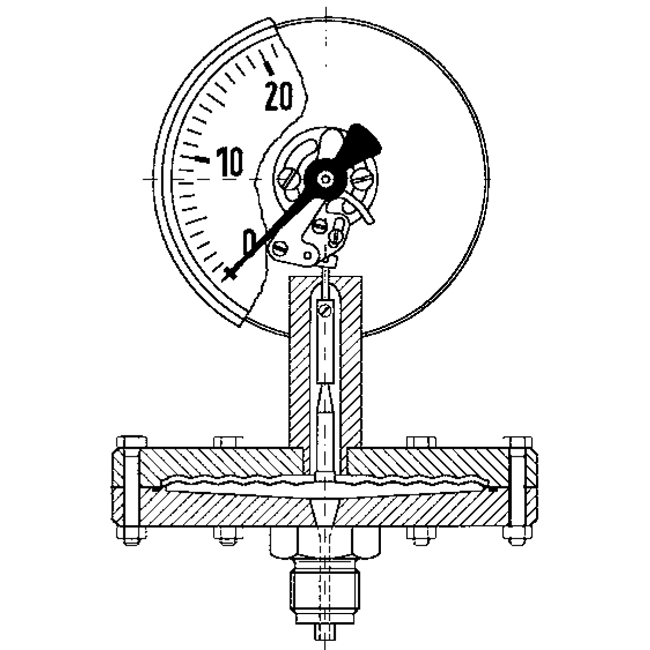

测量元件

隔膜 法兰直径Ø100: ≤1.6bar 耐热隔膜;≥2.5 bar 钢 镀锌

法兰直径Ø160: 不锈钢316 Ti/316 L

压力密封

NBR (丁腈橡胶)

机芯

铜合金

表盘

铝,白色

刻度和数字为黑色

指针

铝,黑色

表壳

不锈钢 304 ,带泄压孔

卡扣式罩圈

不锈钢 304

视窗

仪表玻璃
