适用于测量低粘度、非结晶，且对铜合金无腐蚀作用的气体或液体介质的压力。

在测量气体或蒸气时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。

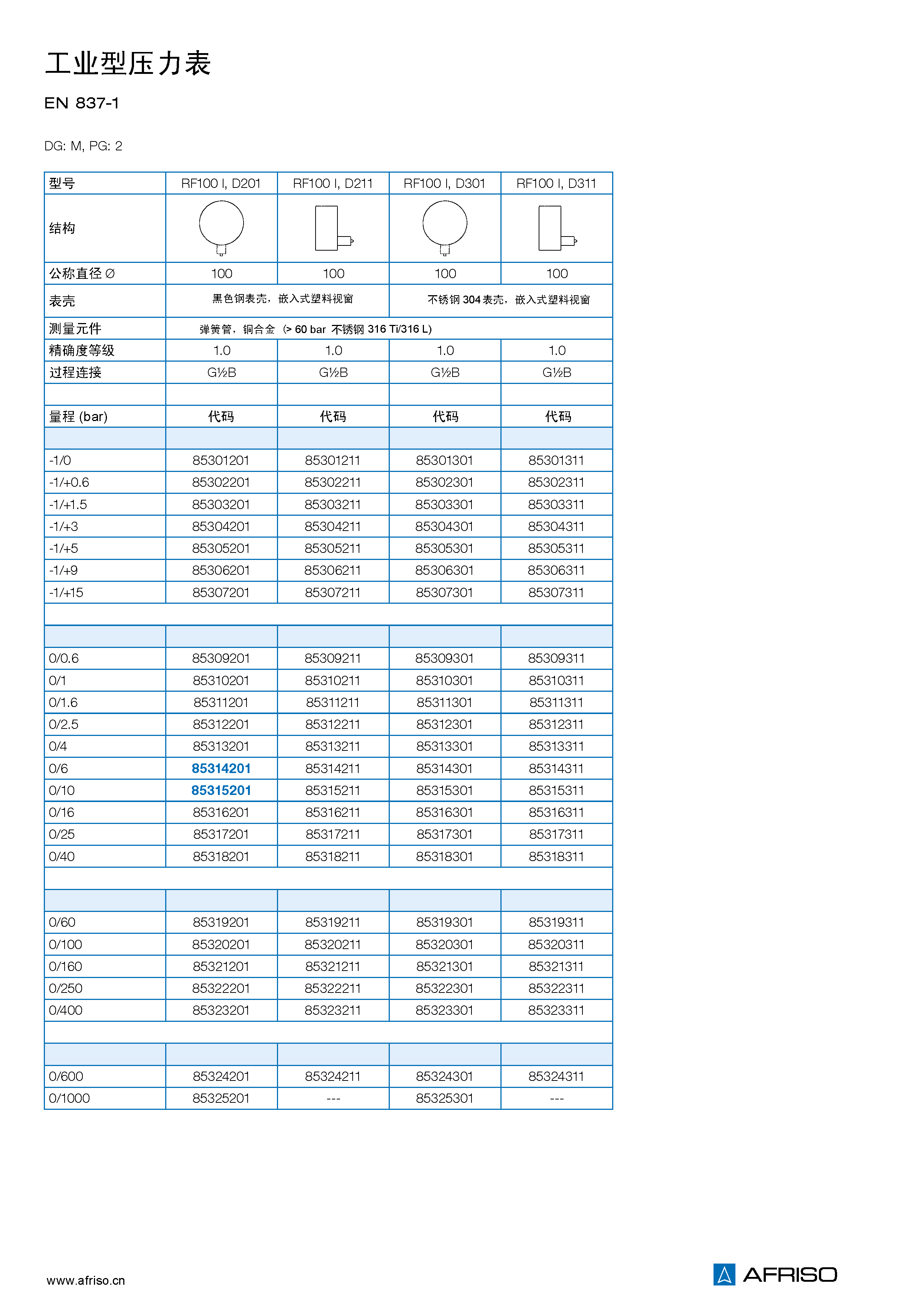

型号

D2 / D3

公称直径

精度等级

1.0级

量程

-1/0 到 -1/+15 bar

0/0.6 到 0/1000 bar

负载能力

静态负载

≤ 600 bar = 满量程

>600 bar = 3/4 x 满量程

动态负载

≤ 600 bar = 0.9 x 满量程

>600 bar = 2/3 x 满量程

瞬时压力峰值

≤ 600 bar = 1.3 x 满量程

>600 bar = 满量程

工作温度

介质温度： T_max = +60 ℃

环境温度： T_min = -20 ℃; T_max = +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.4%/10K

温度下降：约±0.4%/10K

满量程的百分比值

防护等级

过程连接

铜合金，径向或轴向偏心

G1/2B – SW22 (EN837-1 / 7.3)

测量元件

弹簧管， 铜合金，

≤ 60bar “C”型管

>60bar 螺旋管 不锈钢 316 Ti/316 L

机芯

表盘

塑料，白色

刻度和数字为黑色

指针

铝，黑色

表壳

D2 - 黑色钢表壳

D3 - 不锈钢304

视窗

嵌入式塑料
